ISO 1167 Kunststof Pijp Hydrostatische Druk Testmachine
Deze professionele testapparatuur is ontworpen voor laboratoriumbeoordeling om de langdurige hydrostatische drukfaaltijd en de directe barstdrukmetingen van diverse kunststof en composiet pijpmonsters te bepalen. Het past progressief oplopende hydraulische druk toe om realistische bedrijfsomstandigheden te repliceren, waardoor de hydrostatische duurzaamheid en barstbestendige eigenschappen van pijpen worden gevalideerd.

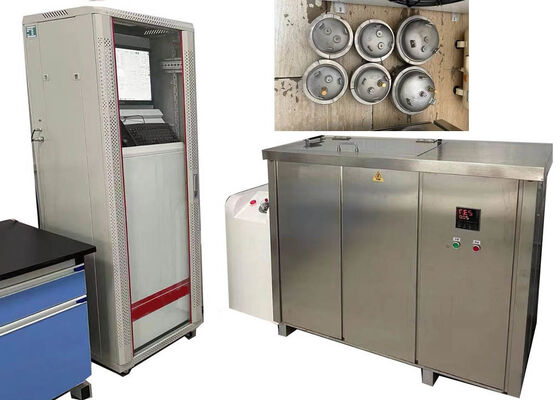

Samenstelling Kerncomponenten
Drukregelsysteem: Levert nauwkeurige drukregeling gedurende de testcyclus, inclusief parameterconfiguratie, realtime dynamische afstemming en stabiele drukhandhaving om betrouwbare en precieze testresultaten te garanderen.
Drukgeneratieapparaat: Hogedrukpompen zetten lagedrukfluïdum om in hogedruk vloeistof om de consistente hogedruk waterstroom te leveren die nodig is voor testen.

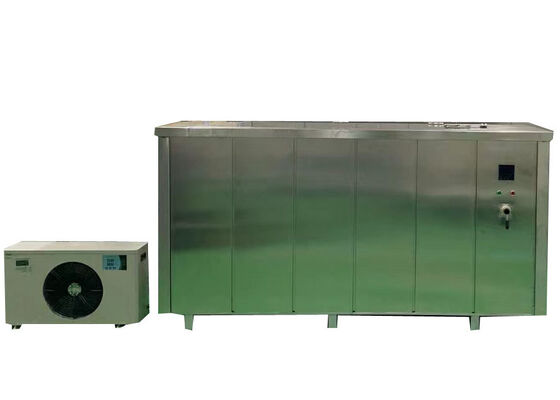

Constante Temperatuur Medium Tank: Regelt de temperatuur van het testmedium (meestal water) om vooraf ingestelde thermische omstandigheden te handhaven, aangezien temperatuur de mechanische prestaties van kunststof pijpen aanzienlijk beïnvloedt.
Bevestigingsmiddelen voor Monsters (Eindkappen): Deze fittingen klemmen pijpmonsters stevig op hun plaats om monsterverschuiving en mediumlekkage tijdens het testen te voorkomen.
Geautomatiseerde Dataverwerkingseenheid: Beschikt over automatische berekening van testgegevens en ondersteunt het genereren van geprinte testrapporten.
Toepasselijke Pijpcategorieën
Thermoplastische Pijpen: Polypropyleen serie (PP-R, PP-B, PPA), Polyethyleen kwaliteiten (PE, PE-X), Polyvinylchloride varianten (PVC, UPVC, PVC-C).
Composiet Pijpen: Voorbeelden zijn aluminium-kunststof composiet pijpen die kunststof en metalen lagen combineren om de algehele structurele sterkte te verhogen.
Nalevingsnormen
Deze apparatuur voldoet aan internationale en regionale normen, waaronder ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335, EN 12201 - 1:2024, EN 1555 - 1:2021 en EN ISO 2507 - 2:2017.
Vereisten voor Vrije Lengte van Monsters
| Type Monster |
Vereisten voor Vrije Lengte |
| Geëxtrudeerde Pijpmonsters |
dn <315mm: ≥ 3dn en ≥ 250 mm; dn >315 mm: ≥ 2dn |
| Injectie-gegoten Pijpmonsters |
dn <50mm: 3dn; 50 mm ≤ dn ≤ 110 mm: ≥ 140 mm |
| Geassembleerde Monsters met Hydrostatische Stuwkracht (Twee Pijpsecties) |
≥ 3dn en ≥ 250 mm (dn >315 mm: ≥ 2dn indien min. lengte niet gehaald) |
| Geassembleerde Monsters met Hydrostatische Stuwkracht (met Fittingen) |
≥ 2dn en ≥ 150 mm; dn >250 mm: ≥ 1,5dn |
| Geassembleerde Monsters met Hydrostatische Stuwkracht (Zadelvertakking) |
≥ 100 mm |
| Geassembleerde Monsters zonder Hydrostatische Stuwkracht |
= dn en ≥ 150 mm |
Technische Parameters
| Parameter |
Specificatie |
| Model |
XGY-10C |
| Diameterbereik |
Φ8-1800 mm |
| Stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc (aanpasbaar) |
| Besturingsmodus |
Micro-besturing, industriële pc-besturing |
| Weergavemodus |
Industriële pc LCD kleurenscherm |
| Opslagmodus |
PC-opslag |
| Afdrukmodus |
Kleurenprinteruitvoer |
| Testdrukbereik |
0,1-10 MPa |
| Besturingsnauwkeurigheid |
±1% |
| Weergaveresolutie |
0,01 MPa |
| Werkbereik |
5%~100%FS |
| Indicatiefout |
±1% |
| Timerbereik |
0~10000 uur |
| Timer nauwkeurigheid |
±0,1% |
| Timer resolutie |
1s |
| Vermogen |
380V 50Hz driefasig vierdraads 1,5KW |
| Eindkapmodellen |
van Φ8 tot 1800 mm |
| Afmetingen watertank |
Afhankelijk van pijpgrootte |
| Temperatuurbereik |
15-95℃ |
| Afmetingen (drie stations) |
715×625×1700(mm) of andere |
Ondersteuning en Services
Wij bieden professionele technische ondersteuning gedurende de gehele cyclus, afgestemd op Hydrostatische Druk Testmachines. Ons bekwame technische team levert uitgebreide after-sales oplossingen, waaronder:
- Volledige installatie van apparatuur en inbedrijfstelling ter plaatse
- Professionele foutdiagnose, technische analyse en operationele begeleiding
- Systematische reparatie en routineonderhoudsdiensten voor apparatuur
- Levering van originele reserveonderdelen en slijtageonderdelen
- Officiële software-iteratie en functie-upgradediensten
In lijn met het serviceprincipe van hoogwaardige klantondersteuning, is ons team altijd beschikbaar om al uw product- en technische vragen op te lossen.
Veelgestelde Vragen
V1: Welk merk produceert de Kunststof Pijp Hydrostatische Druk Testmachine?
A1: Deze professionele Hydrostatische Druk Testmachine is van het merk JHH, met een onafhankelijke productie- en productiefaciliteit gevestigd in Beijing, China.
V2: Wat zijn de kernapplicatiefuncties van de Kunststof Pijp Hydrostatische Druk Testmachine?
A2: Deze testapparatuur is professioneel ontwikkeld om de hydrostatische weerstand en barststerkteprestaties van diverse kunststof leidingsproducten te evalueren.
V3: Welke soorten testbare monsters zijn van toepassing op deze Hydrostatische Druk Testmachine?
A3: Het apparaat ondersteunt het testen van diverse kunststof pijpen en composiet pijpen, waaronder gangbare pijptypen zoals PP-R, PP-B, PP-A, PVC, PE en PE-X.
V4: Wat is de meetnauwkeurigheid van de Hydrostatische Druk Testmachine?
A4: Het instrument beschikt over een hoge testnauwkeurigheid, met een meetnauwkeurigheidsfout over het gehele bereik gecontroleerd binnen 0,1%.
V5: Wat is het maximale testdrukbereik van de Hydrostatische Druk Testmachine?
A5: Deze apparatuur kan druktests uitvoeren met een maximale druk van 10 MPa, wat overeenkomt met 100 bar (1450 psi).
