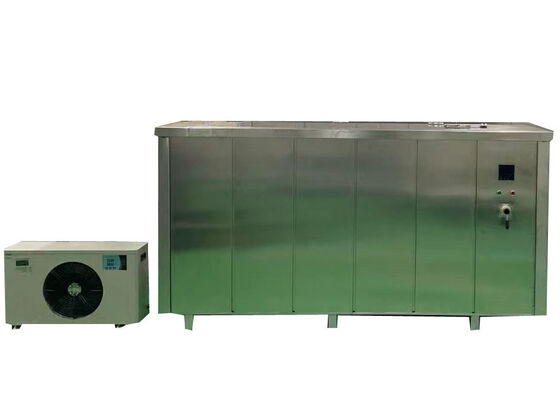

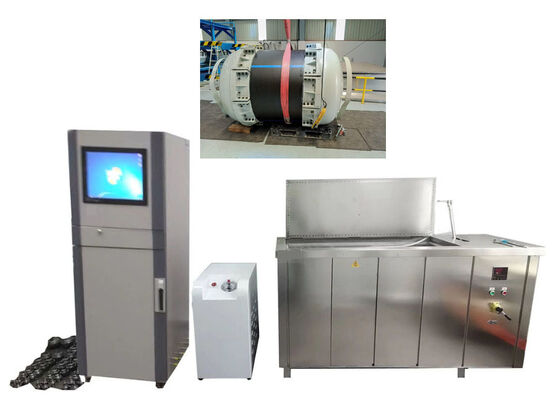

Machine voor hydrostatische druktesten voor nauwkeurige lekdetectie en duurzame inspectie van leidingen in industriële toepassingen
Toepassingen:
Deze hydrostatische testunit is ontworpen voor beoordelingen van een uitgebreid assortiment thermoplastische leidingen, leidingfittingen en vloeistof-transporterende structurele componenten. Het portfolio van testbare materialen omvat polypropyleen (PP), polyethyleen (PE), polyvinylchloride (PVC), gechloreerd polyvinylchloride (PVC-C), acrylonitrilbutadieenstyreen-copolymeer (ABS), naast tal van andere substraatopties.
Het ondersteunt diverse monsterformaten, variërend van geëxtrudeerde buizen en spuitgegoten leidingwerkstukken tot geassembleerde testopstellingen, ongeacht de hydrostatische stuwdrukbelastingscondities. Acceptabele testmonsters omvatten warm-smeltende stompgelaste leidingsegmenten, teststukken geïntegreerd met enkele of meerdere fittingen, en zadeltype aftakverbindingen. De nominale buitendiameter (dn) van testleidingen heeft een breed instelbaar bereik; afhankelijk van specifieke monster specificaties, strekt het meetbare bereik zich uit van 25 mm tot 1600 mm.
Doelen:
Specifiek ontworpen voor prestatieverificatie van kunststof leidingsystemen, is de machine voor hydrostatische druktesten gewijd aan het evalueren van de interne drukbestendigheid van kunststof leidingen, fittingen en geïntegreerde assemblages.
Onder gestandaardiseerde en nauwkeurig gecontroleerde testomgevingen worden buisvormige producten vervaardigd uit PP, PE, PVC, PVC-C en ABS materialen onder druk gezet met een gespecificeerde interne druk gedurende een vooraf ingestelde duur. De testprocedure beoordeelt het structurele drukvermogen van testmonsters en verifieert het optreden van defecte verschijnselen, waaronder vloeistoflekkage, pijpbreuk en overmatige deformatie.
Deze gestandaardiseerde testprocedure speelt een cruciale rol bij het valideren van de algehele kwaliteit, operationele veiligheid en langdurige betrouwbaarheid van kunststof leidingscomponenten die worden toegepast in vloeistoftransportsystemen. Dergelijke pijpleidingsfaciliteiten worden uitgebreid ingezet in waterzuivering, rioolwaterafvoer, gastransport en industriële vloeistoftransportscenario's.
Productkenmerken:
- Het systeem ondersteunt flexibele configuratie van testparameters via dubbele bedrijfsmodi, compatibel met zowel lokale touchscreen terminals als externe pc-terminals.
- Met een compacte voetafdruk van minder dan 1 vierkante meter, kan de apparatuur tot 50 soorten aangepaste drukken genereren, die standaard specificaties voor watertoevoerdrukken omvatten.
- Uitgerust met intelligente automatische identificatiefuncties, kan het apparaat autonoom monsterspecificaties en materiaaleigenschappen herkennen, en dienovereenkomstig bijpassende geoptimaliseerde drukverhogingsstrategieën en operationele algoritmen genereren.
- De apparatuur levert uitstekende nauwkeurigheid van de drukregeling. Onafhankelijke instelling van de ingangsdruk is beschikbaar voor elke functionele module, wat de slijtage van magneetventielen effectief vermindert en de algehele levensduur van de apparatuur verlengt.
- Alle metalen componenten die direct in contact komen met het transportmedium zijn vervaardigd uit hoogwaardige roestvrijstalen materialen voor superieure duurzaamheid en corrosiebestendigheid.
- De gebruiksvriendelijke weergave-interface ondersteunt meertalige schakeling, perfect aangepast aan de gedifferentieerde gebruiksvereisten van wereldwijde klanten.
- Drukcalibratieprocedures tijdens de test zijn vereenvoudigd en gebruiksvriendelijk, waardoor het systeem continu kan blijven werken tijdens het kalibratieproces zonder onderbreking.
- Meerdimensionale veiligheidsbeschermingsmechanismen zijn ingebouwd in het apparaat, waaronder elektrische veiligheid, mechanische structuur en softwareprogramma-bescherming om stabiele werking te garanderen.
- Door gebruik te maken van standaard TCP/IP-protocoltransmissie, realiseert het systeem stabiele, onbelemmerde en zeer betrouwbare datacommunicatietransmissie.
Voldoet aan normen:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
De vrije lengte van de monsters:
| Monstertype |
Vereisten voor vrije lengte |
| Geëxtrudeerde leidingmonsters |
dn<315mm: ≥ 3dn and 250mm; dn>315 mm: ≥ 2dn |
| Spuitgegoten leidingmonsters |
dn<50 mm: 3dn; 50 mm ≤ dn ≤ 110 mm: ≥ 140 mm |
| Geassembleerde monsters met hydrostatische stuwkracht (twee leidingsecties) |
≥ 3dn en ≥ 250 mm (dn > 315 mm: ≥ 2dn indien minimale lengte niet is voldaan) |
| Geassembleerde monsters met hydrostatische stuwkracht (met fittingen) |
≥ 2dn en ≥ 150 mm; dn > 250 mm: ≥ 1,5dn |
| Geassembleerde monsters met hydrostatische stuwkracht (zadel aftakking) |
≥ 100 mm |
| Geassembleerde monsters zonder hydrostatische stuwkracht |
= dn en ≥ 150 mm |
Technische parameters:
| Model |
XGY-16C |
| Diameterbereik |
Φ8-1800 mm |
| Stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. kunnen worden aangepast |
| Besturingsmodus |
Micro-besturing, industriële pc-besturing |
| Weergavemodus |
Industriële pc LCD kleurenscherm |
| Opslagmodus |
PC-opslag |
| Afdrukmodus |
Kleurenprinteruitvoer |
| Testdruk |
Drukbereik |
0,1-16 MPa |
| Regelnauwkeurigheid |
±1% |
| Weergaveresolutie |
0,01 MPa |
| Werkbereik |
5%~100%FS |
| Indicatiefout |
±1% |
| Test Timer |
Timerbereik |
0~10000 uur |
| Timer nauwkeurigheid |
±0,1% |
| Timer resolutie |
1s |
| Vermogen |
380V 50Hz driefasig vierdraads 1,5 KW |
| eindkap modellen |
vanΦ8tot 1800 mm |
| Watertank afmetingen |
afhankelijk van de leidingmaat |
| Temperatuurbereik |
15-95°C |
| Afmetingen (drie stations) |
715×625×1700 (mm) of andere
|
Veelgestelde vragen:
V1: Welk merk produceert de kunststof leiding hydrostatische druktestmachine?
A1: Deze hydrostatische druktestmachine draagt het merk JHH, met zijn productiefaciliteit gevestigd in Beijing, China.
V2: Welke kerntestdoelstellingen bereikt de kunststof leiding hydrostatische druktestmachine?
A2: Dit testapparaat is ontworpen om de hydrostatische prestaties en de barststerkte van kunststof leidingproducten te evalueren.
V3: Welke categorieën werkstukken en grondstoffen zijn compatibel met deze hydrostatische druktestmachine?
A3: Het ondersteunt testuitvoering voor kunststof leidingen en composiet leidingproducten, waaronder PP-R, PP-B, PP-A, PVC, PE, PE-X en andere relevante leidingkwaliteiten.
V4: Welk meetprecisieniveau kan deze hydrostatische druktestmachine leveren?
A4: De meetprecisie bereikt 0,1% ten opzichte van het volledige bereik.
V5: Wat is de maximale testdruk die wordt ondersteund door de hydrostatische druktestmachine?
A5: De maximale testdrukcapaciteit van deze unit bedraagt 10 MPa, wat overeenkomt met 100 bar (1450 psi).
