Testapparatuur voor het testen van de impact in de echte wereld
Professionele testapparatuur die is ontworpen om realistische impactomstandigheden te simuleren voor productontwikkeling en veiligheidstesttoepassingen.
Productoverzicht
voldoet aan de 24-uurs-testmethoden voor externe slagweerstand van thermoplastpijpen,Deze professionele tester wordt op grote schaal toegepast om de externe slagsterkte van plastic buizen te beoordelen, plastic platen en diverse niet-metalen materialen.
Voor het testen van kunststofbuizen ondersteunt de apparatuur een breed scala aan buizen, waaronder PVC-U-waterleidingen, laagdrukwaterleidingen, kernlaag schuimleidingen,met een breedte van niet meer dan 50 mm, karaatbuizen, met stalen riemen versterkte buizen, PE-waterleidingen, MPP-energieleidingen, holle wanddraaibuizen en CPVC-energieleidingen,tot vaststelling van de algemene specificaties voor plastic pijpleidingen voor industriële en bouwtoepassingen.
Instrumentkenmerken
- Ontwerp van veiligheidsbescherming op drie niveaus:Hiërarchisch veiligheidsbeschermingssysteem met primaire toegangsdeur voor monsters, secundaire waarnemingsruit en tertiaire beschermingsstructuren voor de bovenste/laagste slaggrenzen
- Hoog snelheidsopheffingsprestaties:De hoogkoppelmotor zorgt voor een snelle hefsnelheid van 250 mm per seconde en voltooit een volledige slag van 2 meter in slechts 8 seconden
- Smart Position Hover Functie:Programmering van de snelheidsregeling in meerdere fasen zorgt voor een stabiel zweven en een nauwkeurige positionering van de drophammer
- Geoptimaliseerde uitlaatbuisstructuur:3D-gemodelleerde drop hamer leidingpijp met geoptimaliseerde uitlaatopeningen minimaliseert luchtweerstand, versterkte omtrekhoep structuren voorkomen vervorming
- Vergrendeling en loslaten van de pneumatische hamer:Hoge stuwkracht pneumatische aandrijving componenten met 300N lange slag dubbelcilinderconfiguratie en geharde pees plaat hamer gezichten zorgen voor een stabiele werking
- Geïntegreerde modulaire montage:Standaard aluminium profielen met 7-inch touchscreen en Delta PLC controller voor gestandaardiseerde procedures en lichte structurele sterkte
Technische specificaties
| Parameter |
Specificatie |
| Model |
XJL-300D |
| Omgevingstemperatuur |
10°C-35°C |
| Laat de hamermassa vallen |
0.5kg-5kg, 0,125kg inkrementen |
| Hamerdiameter |
D25mm, D50mm, D90mm |
| Hoogte van de val |
30 mm-2000 mm, fout ≤ ±2 mm |
| Proefdiameter |
Φ10mm-Φ450mm |
| Afwijking van het slagcentrum |
≤2 mm van het midden van de armature |
| V-type steun |
120° |
| Stroombron |
220-230VAC |
| Afmetingen |
720 mm × 690 mm × 3650 mm |
| Nettogewicht |
300 kg |
Primaire functies
- Professionele apparatuur voor het testen van de sterkte van kunststofbuizen, van kunststofplaten en van niet-metaaltechnische materialen
- Compatibel met een breed scala aan buisproducten, waaronder PVC-U, PE, MPP, CPVC en verschillende gespecialiseerde buissoorten
Testdefinities
Werkelijk effectpercentage (TIR):
Bij het testen van een hele productpartij wordt bij de werkelijke slagsnelheid het quotiënt gebruikt dat wordt verkregen door de hoeveelheid door de slag beschadigde monsters te delen door het totale aantal slagtests.in procent aangegeven.
Versuim:
Een monster wordt als mislukt gedefinieerd wanneer zichtbare scheuren, spleten of volledige breuken kunnen worden geïdentificeerd door visuele inspectie na inslagbelasting.Eenvoudige inkrimpingen of verkleuring van het oppervlak worden niet beschouwd als een mislukking van het monster.
Toetsingsbeginsel
Het buis- of profielmonster wordt op de werkbank gemonteerd en de steekproefhoogte wordt gekalibreerd totdat het bovenste oppervlak nauwkeurig aansluit bij de ondergrens van het foto-elektrische sensorsysteem.Selecteer de juiste hamerspits en dode lading volgens de testnormen, dan de slaghamer assemblage te monteren. Stem de positie van het elektromagnetische trillingsdempingssysteem en de hamer in de positie ophangen. Tijdens het testen,de hamer ondergaat een vrije val van de vooraf ingestelde hoogte en raakt het monsterVervolgens onderzoeken de bedieners of er na de botsing scheuren of breuken op de geteste buis of profiel ontstaan.
Vaak gestelde vragen
Wat is een Drop Hammer Test Equipment?
Drop Hammer Test Equipment is een inspectietoestel dat wordt vervaardigd door JHH in Beijing, China, en dat is bedoeld voor de evaluatie van de slagweerstand van verschillende testmonsters.
Welke kernfunctie vervult de testapparatuur voor het testen van drophammers?
De Drop Hammer Test Equipment dient om de anti-inslagcapaciteit van monsters te karakteriseren en ondersteunt fabrikanten bij het implementeren van effectieve kwaliteitscontrole voor eindproducten.
Welke proefmonsters zijn compatibel met de testapparatuur voor het testen met een hamer?
Dit apparaat is geschikt voor meerdere categorieën buisvormige goederen, waaronder PVC-U waterleiding, rioolleiding, lage druk waterleiding, lage druk vervoerleiding, kernlaag schuimleiding,met een breedte van niet meer dan 15 mmHet is ook van toepassing op stijve platen.
Wat is de meetnauwkeurigheid van de testapparatuur voor het testen met een valhamer?
De meetnauwkeurigheid van de testapparatuur met de hamer met de drop is 0,5%.
Wat is de maximale testcapaciteit?
De testapparatuur voor het testen met een valhamer heeft een maximale testenergie van 300 J.

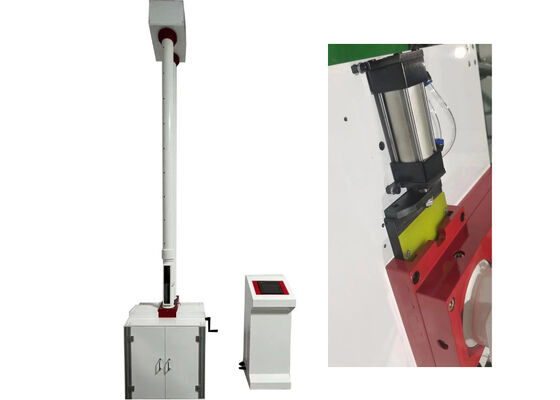

Foto's van producten
