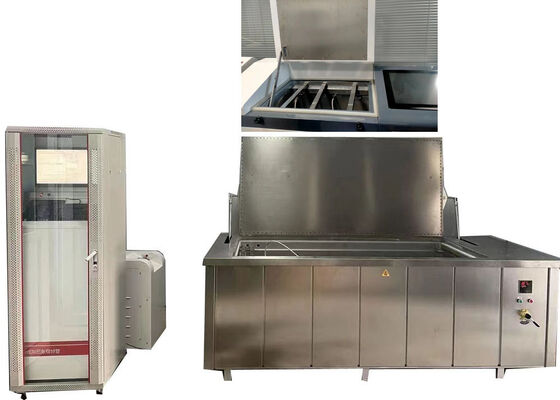

Hydrostatische drukmeting
Compact ontwerp en werking geoptimaliseerd voor industriële omgevingen met beperkte ruimte, ontworpen om prestatie-indicatoren van thermoplastische en composietpijpen te evalueren.
Toepassingen
Deze hydrostatische testapparatuur voor buizen evalueert twee kernprestatie-indicatoren van thermoplastische en composietbuizen, waaronder PP-R, PP-B, PPA, PE, PE-X, PVC (UPVC, CPVC),met een breedte van niet meer dan 50 mm.
Bepaalt de storingstermijn van pijplexemplaren onder constante interne druk en temperatuuromstandigheden en registreert tegelijkertijd de hoogste momentane barstdruk bij abrupte breuken.
Essentiële laboratoriumtoetsapparatuur voor fabrikanten van kunststofbuizen en professionele inspectie-instanties van derden,de controle van de drukhoudendheid en de structurele stevigheid van diverse pijpleidingsproducten.
Productbeschrijving
Dit hydrostatisch en barsttestsysteem verifieert de prestaties van diverse buizen en fittings, die betrekking hebben op producten uit de PP-, PE-, PVC-, PPR-, PB- en PERT-reeksen, en is ontworpen voor twee kernwerkingsscenario's:
- Hoogdruk- en hoogtemperatuurvermogen:Een robuust bouwkundig ontwerp test pijpleidingcomponenten in veeleisende bedrijfsomgevingen die een langdurig druklagersysteem en aanpassingen aan hoge temperaturen vereisen.
- Geoptimaliseerde operationele ervaring:Streamlined control layout for quick parameter configuration and simple daily operation with basic routine upkeep and integrated protective mechanisms including automatic pressure cut-off and emergency stop functions.
- Geavanceerde gegevensverzamelbaarheid:Met hoge precisie genereren sensoren en verzamelmodules volledige gegevens over de druk-tijd- en druk-temperatuurcurve met nauwkeurige testresultaten en uitstekende reproduceerbaarheid van de resultaten.
Volledig in overeenstemming met internationale normen, waaronder ISO1167, ISO9080, EN921, ASTMD1598/1599 en ISO13479,het verstrekken van uitgebreide oplossingen voor kwaliteitscontrole in fabrieken en de validatie van de naleving van industriestandaarden.
Productkenmerken
- Toetsparameterconfiguratie via een touchscreen of een op een pc gebaseerde bedieningsterminal
- Compacte voetafdruk van minder dan 1 vierkante meter met een capaciteit voor maximaal 50 verschillende drukniveaus en geïntegreerde drukwatervoorziening
- Intelligente monstergrootte en materiaalherkenning met geautomatiseerde geoptimaliseerde drukverhoging oplossingen en algoritmen
- Hoogprecisie drukregeling met instelbare invoerdruk per onafhankelijke module om slijtage van magnetoventiel te verminderen en de levensduur van apparatuur te verlengen
- Alle metalen onderdelen voor middelmatig contact, vervaardigd van roestvrij staal van hoge kwaliteit voor corrosiebestendigheid en lange looptijdstabiliteit
- Een meertalige gebruikersinterface die de uiteenlopende behoeften van klanten in verschillende regio's ondersteunt
- Een handige drukkalibratie tijdens het testen met continue werking (optioneel)
- Meerdere beschermingsmechanismen geïntegreerd in elektrische, mechanische en softwarecomponenten voor een alomvattende veiligheid
- Betrouwbare gegevensoverdracht en -uitwisseling via het TCP/IP-protocol die naadloze connectiviteit en gegevensintegriteit waarborgen
Nalevingsnormen
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335
Technische parameters
| Parameter |
Specificatie |
| Model |
XGY-10C |
| Diameters |
Φ8-1800 mm |
| Stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 enz. (aanpasbaar) |
| Besturingsmodus |
Microcontrollers, industriële pc-controllers |
| Afbeeldingsmodus |
Industriële pc-LCD-kleurenscherm |
| Berging |
PC-opslag |
| Afdrukmodus |
Kleurenprinteruitgang |
| Testdrukbereik |
0.1-10MPa |
| Beheersnauwkeurigheid |
± 1% |
| Display resolutie |
0.01MPa |
| Werkbereik |
5% tot 100% FS |
| Vermeldingsfout |
± 1% |
| Timerbereik |
0~10000 uur |
| Precisiteit van de timer |
± 0,1% |
| Resolutie van de timer |
1s |
| Kracht |
380V 50Hz driefasige vierdraad 1,5 kW |
| Modellen voor eindkappen |
van Φ16 tot 630 mm |
| Grootte van de watertank |
Afhankelijk van de buisgrootte |
| Temperatuurbereik |
15-95°C |
| Afmetingen (drie stations) |
715×625×1700 ((mm) of op maat |
Ondersteuning en diensten
We bieden uitgebreide technische ondersteuning en naverkoopdiensten voor hydrostatische drukproefmachines, ondersteund door ons professionele technische supportteam:
- Installatie en inbedrijfstelling van machines ter plaatse
- Probleemoplossing en professionele technische begeleiding
- Professionele reparatiediensten en regelmatig onderhoudswerk
- Levering van originele reserveonderdelen en overeenkomstige verbruiksartikelen
- Onderhoud, updates en functionele upgrades van software
We houden ons aan de klantgerichte serviceprincipes, en streven ernaar om hoogwaardige en efficiënte ondersteuning te leveren.
Vaak gestelde vragen
V1: Wat is de merknaam van de hydrostatische testmachine?
A1: De merknaam is JHH, geproduceerd en geassembleerd in Beijing, China, volgens strenge kwaliteitscontrole normen.
V2: Wat is de kerntoepassing van de hydrostatische testmachine?
A2: Speciaal ontworpen om de hydrostatische sterkte en barstweerstand van kunststofbuizen te verifiëren, zodat de mechanische prestaties voldoen aan de eisen van de industrie.
V3: Welke soorten onderdelen en materialen kunnen worden getest?
A3: Geschikt voor het testen van kunststof- en composietbuizen, met inbegrip van PP-R, PP-B, PP-A, PVC, PE en PE-X-typen, voor een breed scala aan pijpleitingen.
V4: Wat is de testnauwkeurigheid?
A4: Hoge meetnauwkeurigheid met een tolerantie van binnen 0,1% ten opzichte van de volledige schaal, waardoor betrouwbare en nauwkeurige testgegevens worden gewaarborgd.
V5: Wat is de maximale testdrukcapaciteit?
A5: De testdrukken tot 10 MPa (equivalent aan 100 bar, of 14,50 psi) kunnen met succes worden verwerkt en voldoen aan de testvereisten van de meeste plasticbuizen.
