Hoogdrukbestendige plastic buiskappen
Hoogdrukbestendige plastic pijpleidingsdoppen die ideaal zijn voor het afdichten van kunststofpijpen tijdens hydrostatische en barstproeven.
Productoverzicht

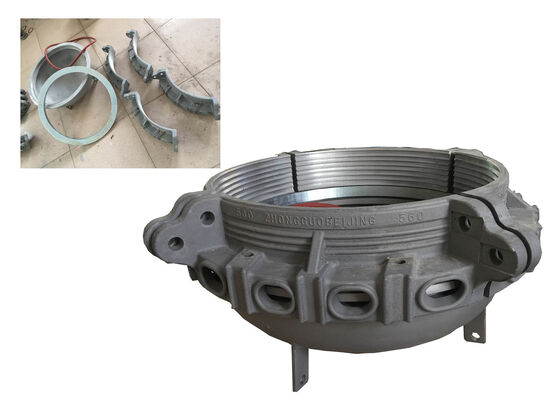

De DN560mm afdichting, verkrijgbaar in roestvrij staal (SS) of koolstofstaal,is speciaal ontworpen en gefabriceerd om tijdens kritieke prestatietests een betrouwbare afdichting te leveren voor kunststof- en composietbuizenHet is specifiek compatibel met HDPE-, PE-, PVC-, PP-R-, ABS- en composietpijpen, waardoor het lekdicht afdichten voor hydrostatische testen, barsttests, negatieve druktests,en andere bijbehorende beoordelingen van de prestaties van de buizen.
Structurele kenmerken
Het gegoten type A-constructietoestel heeft een staafloze vormgeving (zonder tussenstaven) en toont een uitzonderlijke hoge drukbestendigheid.het geschikt maken voor strenge pijpleistingen met extreme drukbelastingen.

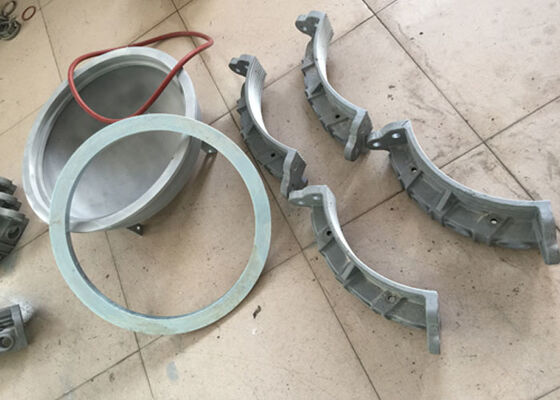

De componenten zijn samengesteld uit een halfcirkelvormige basis, een O-ring van siliconen rubber, een volgring, een klemblok, bevestigingsbouten, compressiebouten,en een ventilatie-klep allemaal ontworpen om in synergie te werken voor een betrouwbare afdichting en structurele stabiliteit tijdens de test.
Beschikbare maten
De toepasselijke buisdiameters zijn: Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm,Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm en Ø2000 mm.
Nalevingsnormen
Het product is volledig compatibel met de Britse normen (BS), de Amerikaanse normen (ASTM/ASME) en andere internationale pijpleidingsnormen en voldoet aan diverse wereldwijde projectvereisten.
Voor de toepassing van de voorschriften van punt 6.1.3 van deze bijlage:
Technische specificaties
| Productnaam |
DN560mm SS- of koolstofstaaldichtingsverbinding voor het afdichten van HDPE-, PE-, PVC-buizen |
| Kleur |
Zilverenwit |
| Uitlegdimensie |
φ850*450 mm |
| Toepasselijke buisdiameter |
φ560~φ565 mm |
| Max. druk |
4MPA |
| Grootte van de zegelring |
φ495*18 mm |
| End Cap Connector |
M12*1.25, 1/4'', 3/8" (aanpasbaar) |
| Type |
Type A |
| Verpakking |
Standaard hout voor uitvoer |
| Certificaat |
ISO |
| Leveringstermijn |
10 dagen |
Vaak gestelde vragen
V1: Welke materialen worden gebruikt bij de vervaardiging van de buisbevestiging en welke corrosiebestendigheid biedt deze?
De buisbevestiging is vervaardigd van hoogwaardig roestvrij staal (SS) of koolstofstaal, waarbij alle met het medium in contact komende oppervlakken zijn behandeld tegen corrosie.Dit ontwerp zorgt voor uitstekende weerstand tegen chemische erosie en vocht, waardoor het geschikt is voor langdurig gebruik in hydrostatische, barstende en negatieve drukonderzoeken met verschillende buismaterialen.
V2: Wat is het toepasselijke buisdiameterbereik van de armature en met welke internationale normen is deze compatibel?
De armature heeft een breed diameterbereik van Ø10 mm tot Ø2000 mm, met inbegrip van belangrijke specificaties zoals Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm en Ø1600 mm.Het is volledig compatibel met internationale normen, waaronder de Britse normen (BS), Amerikaanse normen (ASTM/ASME) en ISO-reeksen, die naadloos kunnen worden aangepast aan de wereldwijde productie- en testvereisten voor buizen.
V3: Wat is de maximale drukdragendheid van de buizenbevestiging en kan deze voldoen aan de eisen van hoge drukonderzoek?
De armature heeft een maximaal drukdragend vermogen van maximaal 16 MPa (160 bar),die volledig voldoet aan de drukvereisten van hydrostatische tests en barsttests voor de meeste industriële plastic buizen (HDPE)Het staafloze constructieontwerp verbetert de stabiliteit van de drukweerstand en voorkomt lekkage of vervorming onder extreme drukomstandigheden.
V4: Welk afdichtingsmechanisme gebruikt de armature en hoe zorgt deze voor lekdichte prestaties tijdens het testen?
De O-ring zorgt voor een elastische afdichting die goed aansluit bij de binnenwand van de buis.terwijl het klemblok en de compressiebouten een gelijkmatige druktoepassing bereikenDeze meerlaagse afdichting zorgt voor nullekken tijdens de test, zelfs onder langdurige constante druk.
V5: Welke structurele kenmerken heeft de armature om de installatie te vereenvoudigen en de testdoeltreffendheid te verbeteren?
De armature heeft een gegoten type A-constructie zonder tussenliggende banden, met een compacte en lichte structuur.Het is uitgerust met gestandaardiseerde bevestigingsbouten en compressiebouten voor snelle montage en demontage, waardoor de tijd voor het vastklemmen van de buizen met 30% wordt verkort in vergelijking met traditionele armaturenHet halfcirkelvormige ontwerp van de basis zorgt ook voor een stabiele plaatsing van het buismonster tijdens het testen.
V6: Is de armature compatibel met verschillende soorten buismaterialen en testscenario's?
Ja, de armature is universeel compatibel met plastic buizen (HDPE, PE, PVC, PP-R, ABS), composietbuizen en met staalversterkte polyethyleenbuizen.Het is geschikt voor meerdere testscenario's, waaronder hydrostatische drukonderzoek, barststerkte testen, negatieve drukdichtheid testen, en de korte termijn drukweerstand testen, die als een veelzijdig accessoire voor leiding testen apparatuur.
