Testapparatuur voor het testen met een valhamer
Het verstrekken van een test op de impact van het trekgewicht op leidingen en stijve plastic platen volgens de norm JB T9389.
Productoverzicht

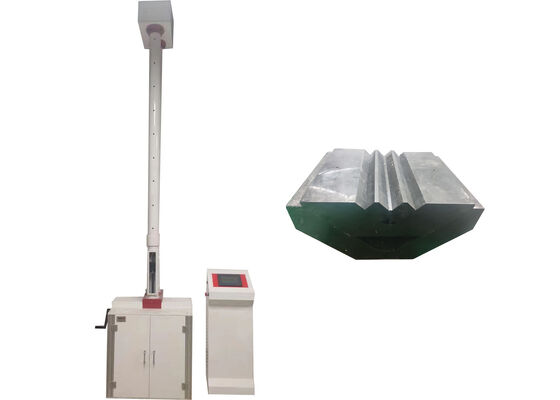

De valgewichtinslagtestmachine is speciaal ontworpen voor de evaluatie van de externe inslagweerstand van een breed scala aan leidingen (inclusief PVC-U-watervoorziening, rioleringsleidingen,watervoorzieningstoestellen onder lage druk, laagdrukwaterleidingen, schuimleidingen met kernlaag, golvende leidingen met dubbele wand en PE-waterleidingen), platen en starre plasticplaten.
Het product voldoet volledig aan de industriële norm JB/T 9389 Technische specificaties voor stroombronnen voor het testen van het effect van het vallen van het gewicht, alsook aan internationale normen zoals ASTM, ISO,en BS - ervoor zorgen dat de testresultaten juist zijn, betrouwbaar en in overeenstemming met de wereldwijde eisen van de industrie.
Nalevingsnormen
ASTM D2444, ISO4422, ISO3127, BSEN1411 en BSEN744
Kenmerken van de apparatuur
Drievoudige veiligheidsbescherming
- Niveau 1: Veiligheidsbescherming voor de deur van de proefkamer
- Niveau 2: Veiligheidsbescherming van het observatieruimte (tijdelijk niet uitgerust)
- Niveau 3: Veiligheidsbescherming van bovengrens en ondergrens
Snel opheffen functie
De machine is uitgerust met een stappenmotor met een hoog koppel en bereikt een maximale hefsnelheid van 250 mm/s, waardoor een hefhoogte van 2 meter in slechts 8 seconden mogelijk is voor een efficiënte optimalisatie van de testcyclus.
Intelligente zweven
De machine gebruikt een algoritme voor de versnellingsregeling in meerdere fasen en zorgt voor een soepele hamerpositionering met nul-afwijking, waardoor de testomstandigheden stabiel blijven voor betrouwbare gegevens.

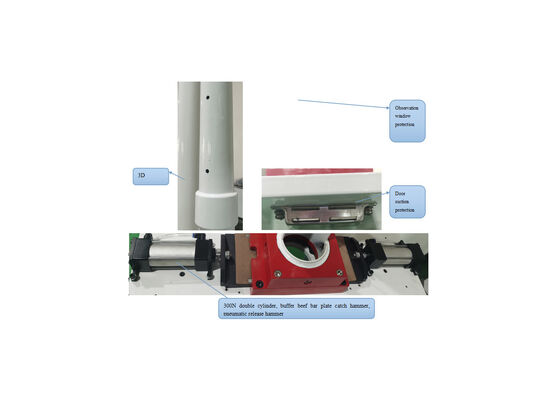

Geoptimaliseerd hamerbuisontwerp met uitlaatstructuur
De drop hamerbuis is ontworpen via 3D-modellering, geïntegreerd met uitlaatgaten om de luchtweerstand tijdens de impact te minimaliseren.Het beschikt ook over een verbeterde hamer buis klem structuur om structurele storing en vervorming van de buis te voorkomen, waardoor de operationele stabiliteit op lange termijn wordt gewaarborgd.
Pneumatisch hamerclamping & release systeem
Het systeem vervangt de traditionele elektromagnetische hamermekanismen door een krachtige pneumatische structuur, uitgerust met een dubbele cilinder met een lange slag van 300 N.Het hameroppervlak is voorzien van een rubberen pad om een stabiele impact te garanderen en schade aan het monster te voorkomenHet pneumatische ontlastingsontwerp elimineert fundamenteel problemen met kabelvermoeidheid en elektrisch lekken, terwijl het pneumatische automatische vergrendelingsmechanisme een veilige en betrouwbare werking garandeert.
Geïntegreerd en modulair ontwerp
- Mechanisch onderdeel: neemt standaard aluminium profiel assemblage, het realiseren van gestandaardiseerde processen, modulaire installatie, lichtgewicht ontwerp, en hoge structurele sterkte.
- Elektrisch onderdeel: geconfigureerd met een 7-inch touchscreen en Delta PLC, waardoor intuïtieve bediening en stabiele besturingsprestaties worden gewaarborgd.
Kwaliteit van premiumcomponenten
Alle kerncomponenten zijn internationaal afkomstig voor betrouwbaarheid:
- Cylinder: merk Adker
- Aanraakscherm: Delta merk
- PLC: merk Delta
- Stroomvoorziening: Taiwan Mean Well merk
De machine is uitgerust met uitgebreide veiligheidsmaatregelen, waaronder antilekkage (elektrisch/water), antikortsluiting, antistatiek, antiinterferentie, antionderbreking,en anti-misoperatie functies.
Hoge automatiseringsgraad
Het instrument voert automatisch nulpuntkalibratie uit, hamerheffen, hamer loslaten en testuitvoering - het stroomlijnen van de werkstroom en het verminderen van handmatige interventie.
Technische parameters
| Model |
XJL-450M |
| Omgevingstemperatuur |
10°C-35°C |
| Kwaliteit van de hamer |
0.5 kg-15 kg |
| Diameter van de hamer |
D25mm,D90mm |
| Hoogte van de val |
50 mm-2000 mm,fout ≤ ± 2 mm |
| Diameter van het monster |
Φ10mm-Φ450mm |
| Afwijking van het slagcentrum van het middelpunt van de armature |
≤ 2 mm |
| V-type drager |
120° |
| Bron |
220VAC ± 10% |
| Omvang van de contour |
730 mm*700 mm*3660 mm |
| Nettogewicht |
310 kg |
Configuratie-inventarisatie
| Naam |
Hoeveelheid |
| Gasheer |
Eén set |
| Elektrische kast |
Eén set |
| De hamercarrosserie |
Eén set |
| Gewicht |
Eén set |
| Stroomleiding |
Eén stuk. |
| V-type drager |
Twee stukken. |
| Bewerkingsinstrument (sleutel) |
Eén set |
