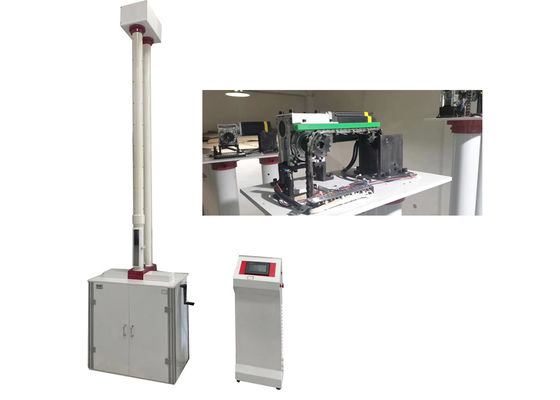

Druppelhamer testapparatuur die duurzame constructie en prestaties biedt voor continue in materiaal testen laboratoria
Productbeschrijving
De Impact Tester is speciaal ontworpen voor het testen van de slagprestaties van plastic buizen, platenmetalen en aanverwante producten.Het belangrijkste doel is om de slagvastheid van deze materialen nauwkeurig te beoordelen., die cruciale gegevens voor de kwaliteitscontrole en de kwalificatie van materialen verstrekt.
Het besturingssysteem bevat geavanceerde digitale besturingstechnologie die een nauwkeurige parameterinstelling, automatische nulkalibratie en automatisch hamerheffen en loslaten mogelijk maakt.Dit intelligente ontwerp stroomlijnt niet alleen de operationele workflows, maar elimineert ook effectief secundaire effecten, waardoor consistente testomstandigheden en betrouwbare, herhaalbare resultaten.
Instrumentkenmerken

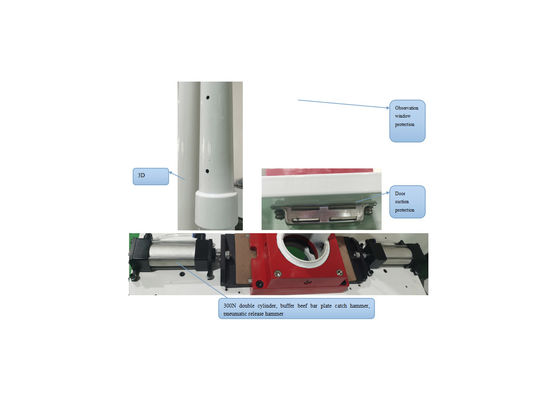

Drie-niveaus veiligheidsbeschermingssysteem
De testmachine is uitgerust met een meerlagig vergrendelingsbeschermingsmechanisme om de bedrijfsveiligheid te waarborgen:
- Eerste niveau: Voorbeeld van de deurvergrendeling
- 2e niveau: Vergrendelingsbescherming van het observatievenster
- 3e niveau: bescherming van de bovenste en onderste grenspositie
Hoog snelheidsopheffingsprestaties
Aangedreven door een high-torque stappenmotor, bereikt de tester een hefsnelheid van maximaal 250 mm/sec - waardoor de hamer in slechts 8 seconden 2 meter van nul kan bereiken.Dit verkort de testcycli aanzienlijk en verbetert de efficiëntie voor testscenario's met een hoge doorvoer.
Intelligente hoverfunctie
Het bevat een algoritme voor snelheidsregeling in meerdere fasen om een soepele hamervertraging en een precieze positionering met nul afwijking te garanderen.het garanderen van consistente testomstandigheden en betrouwbare herhaalbaarheid van gegevens.
3D-gemodelleerde drophammer-geleidingspijp
De drop hamer leidingpijp is geoptimaliseerd via 3D modellen, het integreren van uitlaatgaten om de windweerstand te minimaliseren tijdens hamer afdaling - verzekeren van stabiele impact kracht transmissie.een ringversterkingsstructuur wordt toegevoegd om structurele storingen en vervorming te voorkomen, waardoor de betrouwbaarheid van de werking op lange termijn in strenge testomgevingen wordt verbeterd.
Mechanisme voor het opheffen en loslaten van een pneumatische hamer
Verlaat de traditionele elektromagnetische hamermekanismen en gebruikt de tester een pneumatische configuratie met een hoge kracht voor een superieure prestatie:
- Uitgerust met een dubbele luchtcilinder met een lange slagkracht van 300 N voor een krachtige, consistente werking
- Met een hameroppervlak van rubberen peesplaten om een stabiele, niet-schadelijke impact op de proefpersonen te garanderen
- Pneumatisch opheffen / loslaten ontwerpen elimineert fundamenteel problemen zoals kabel buiging, draad breuk, en elektrische lekken vaak in elektromagnetische systemen
- Integreert een pneumatisch automatisch vergrendelingssysteem, waardoor de veiligheid en de betrouwbaarheid van de werking worden verbeterd
Geïntegreerd en modulair assemblageontwerp
- Mechanische structuur: maakt gebruik van gestandaardiseerde aluminium profiel assemblage, het bereiken van proces standaardisatie, modulaire installatie, en een lichtgewicht maar hoge sterkte ontwerp
- Elektrisch systeem: Geconfigureerd met een 7-inch touchscreen en Delta PLC, waardoor intuïtieve bediening, stabiele prestaties en gemakkelijk onderhoud worden gewaarborgd
Technische parameters
| Model |
XJL-300D |
| Omgevingstemperatuur |
10°C-35°C |
| Kwaliteit van de hamer |
00,25 kg tot 10 kg, 0,125 kg/verhoging |
| Diameter van de hamer |
D25mm,D90mm |
| Hoogte van de val |
40 mm-2000 mm,fout ≤ ± 2 mm |
| Diameter van het monster |
Φ10mm-Φ450mm |
| Afwijking van het slagcentrum van het middelpunt van de armature |
≤ 2 mm |
| V-type drager |
120° |
| bron |
220VAC ± 10% |
| Omvang van de contour |
730 × 700 × 3650 mm |
| Nettogewicht |
300 kg |
Hoofdfuncties
De Dropping Hammer Impact Tester dient als een algemeen erkend precisie-testinstrument dat speciaal is ontworpen voor het evalueren van de externe slagsterkte van plastic buizen, plastic platen,en niet-metalen materialenHet is een cruciaal instrument voor prestatiebeoordeling, kwaliteitscontrole en materiaalkwalificatie in de kunststof-, bouw- en verwerkende industrie.
Voor kunststofbuizen biedt de tester een uitgebreide impacttestdekking voor een breed scala aan producten, waaronder, maar niet beperkt tot: PVC-U-waterleidingen, laagdrukwaterleidingen,met een breedte van niet meer dan 15 mm, dubbelwandige golfbuizen, karaatbuizen, met stalen riemen versterkte buizen, PE-waterleidingen, MPP-energieleidingen, holle wanddraadbuizen en CPVC-energieleidingen.
Beginsel
voor batch- of continu-extrusieproductieprocessen: the tester enables the determination of the product's True Impact Rate (TIR) by impacting the specified area of test specimens with a drop hammer of predefined mass and dimensions from a designated height.
Deze testmethode biedt een uitzonderlijke flexibiliteit om te voldoen aan de technische vereisten van verschillende producten - bereikt door de massa van de valhamer, de slaghoogte of beide parameters aan te passen.
De maximaal toegestane TIR-waarde is per standaardtestprotocol vastgesteld op 10%.
Ondersteuning en diensten
Om aan uw unieke toepassingsvereisten te voldoen, bieden wij ook op maat gemaakte technische oplossingen die zijn afgestemd op uw specifieke testscenario's, materiaalsoorten en operationele doelstellingen.Of u parameter optimalisatie nodigHet team maakt gebruik van de expertise van de industrie om gerichte ondersteuning te bieden.
We zijn toegewijd aan het leveren van toonaangevende klantenservice en technische ondersteuning.,of nooddiensten vereisten - het minimaliseren van downtime en het maximaliseren van de productiviteit van uw apparatuur.
We nodigen u uit om zo snel mogelijk contact op te nemen met ons team voor meer informatie, persoonlijke consultaties of om uw specifieke ondersteuningsbehoeften te bespreken.
Veelgestelde vragen
V1: Wat is de testapparatuur voor het testen met een valhamer?
A1: De Drop Hammer Test Equipment is een nauwkeurig inslagtestinstrument dat wordt vervaardigd door JHH met zijn productiebasis in Beijing, China.Het is speciaal ontworpen om de slagweerstand van materialen en producten te evalueren - een essentiële prestatieindicator voor de beoordeling van de structurele integriteit.
V2: Wat is het kerndoel van de testapparatuur voor het testen met een valhamer?
A2: Het primaire doel van de testapparatuur voor het testen met een valhamer is om de slagweerstand van doelobjecten nauwkeurig te meten en kritische gegevens te verstrekken ter ondersteuning van de verificatie van de productkwalificatie.kwaliteitscontrole, en betrouwbaarheid in productie- en industriële toepassingen.
V3: Welke producten/materialen zijn compatibel met de testapparatuur voor het testen met een hamer?
A3: De apparatuur is toepasbaar op een breed scala aan leidingen (inclusief, maar niet beperkt tot PVC-U-waterleidingen, rioleringsleidingen, laagdrukwaterleidingen, laagdruktransmissieleidingen,met een breedte van niet meer dan 15 mm, dubbelwandige golfbuizen en PE-waterleidingen) en is ook volledig compatibel met starre plastic platen.
V4: Wat is de meetnauwkeurigheid van de testapparatuur voor het testen met een valhamer?
A4: De testapparatuur voor het testen met een valhamer heeft een hoge meetnauwkeurigheid van ± 0,5%, waardoor betrouwbare, herhaalbare testresultaten worden gewaarborgd die voldoen aan de eisen van de internationale teststandaard.
V5: Wat is de maximale testenergie van de testapparatuur voor het testen met een valhamer?
A5: De apparatuur biedt een testenergie van maximaal 300 J, die voldoet aan de eisen van de botstests van de meeste industriële buizen en starre kunststofproducten.
