Versatile testapparatuur voor verschillende industriële toepassingen
Productbeschrijving:

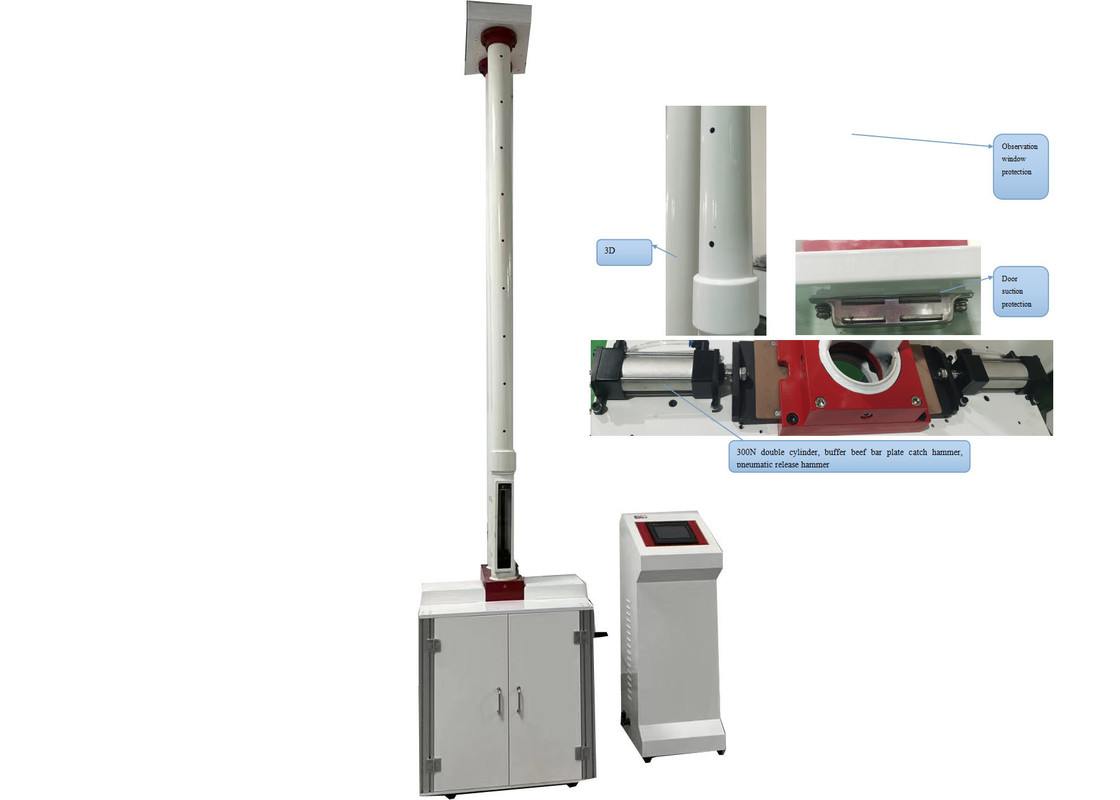

The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesHet dient als een kerninstrument voor de beoordeling van de materiaalprestaties en de verificatie van de productkwaliteit in aanverwante industrieën.
Voor kunststofbuizen omvat de methode/toetser testen voor een breed scala aan producten, waaronder, maar niet beperkt tot: PVC-U-waterleidingen, laagdrukwaterleidingen,met een breedte van niet meer dan 15 mm, dubbelwandige golfbuizen, 克拉管 (karaatbuizen), met staalstrook versterkte buizen, PE-waterleidingen, MPP-energieleidingen, holle wanddraadbuizen en CPVC-energieleidingen.
Instrumenten:
1. Drie-niveaus veiligheidsbeschermingssysteem
De testmachine is uitgerust met een meerlagig vergrendelingsbeschermingsmechanisme om de bedrijfsveiligheid te waarborgen:
- Eerste niveau: Proefdeurvergrendeling;
- 2e niveau: bewakingsruimte-interlockbeveiliging;
- 3e niveau: bescherming van de bovenste en onderste grenspositie.
2. Hoog snelheidsopheffende prestaties
Met een hoog koppel stappenmotor bereikt de tester een hefsnelheid van maximaal 250 mm/sec.Dit verkort de testcycli aanzienlijk en verbetert de operationele efficiëntie voor testscenario's met een hoge doorvoer.
3. Intelligente Hover Functie
Het bevat een algoritme voor snelheidsregeling in meerdere fasen om een soepele hamervertraging en een precieze positionering met nul afwijking te garanderen.het garanderen van consistente testomstandigheden en betrouwbare herhaalbaarheid van gegevens.

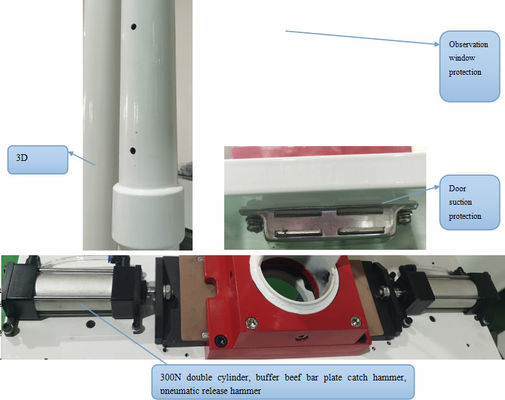

4. 3D-gemodelleerde drop hamer gidspijp
De druppelhamerleidingspijp is geoptimaliseerd via 3D-modellering, waarbij uitlaatgaten worden geïntegreerd om de windweerstand tijdens de hamer afdaling te minimaliseren en een stabiele overdracht van de slagkracht te garanderen.een ringversterkingsstructuur wordt toegevoegd om structurele storingen en vervorming te voorkomen, waardoor de betrouwbaarheid van de werking op lange termijn in strenge testomgevingen wordt verbeterd.
5. Pneumatisch hamerheffen en loslaten mechanisme
Verlaat de traditionele elektromagnetische hamermekanismen en gebruikt de tester een pneumatische configuratie met een hoge kracht voor een superieure prestatie:
- uitgerust met een dubbele luchtcilinder met een lange slagkracht van 300 N voor een krachtige, consistente werking;
- een rubberen hameroppervlak met peesplaat om te zorgen voor een stabiele, niet-schadelijke impact op de proefpersonen;
- Het ontwerp voor pneumatische opheffing/afgifte elimineert fundamenteel problemen zoals kabelbuiging, draadbreuk en elektrisch lek dat gebruikelijk is in elektromagnetische systemen.
- Integreert een pneumatisch automatisch vergrendelingssysteem, waardoor de veiligheid en betrouwbaarheid van de werking worden verbeterd.
6Geïntegreerd en modulair assemblageontwerp
-
- Mechanische structuur: maakt gebruik van gestandaardiseerde aluminium profiel assemblage, het bereiken van proces standaardisatie, modulaire installatie, en een lichtgewicht maar hoge sterkte ontwerp;
- Elektrisch systeem: Geconfigureerd met een 7-inch touchscreen en Delta PLC, waardoor intuïtieve bediening, stabiele prestaties en handig onderhoud worden gewaarborgd.
Technische parameters:
| Model |
XJL-300D |
| Omgevingstemperatuur |
10°C-35°C |
| Kwaliteit van de hamer |
0.5kg-5kg,0.125 kg/verhoging |
| Diameter van de hamer |
D25mm, D50, D90mm |
| Hoogte van de val |
30 mm-2000 mm,fout≤±2 mm |
| Diameter van het monster |
Φ10mm-Φ450mm |
| Afwijking van het slagcentrum van het middelpunt van de armature |
≤ 2 mm |
| V-type drager |
120° |
| bron |
220-230VAC |
| Omvang van de contour |
720 × 690 × 3650 mm |
| Nettogewicht |
300 kg |
Hoofdfuncties:
De Dropping Hammer Impact Tester is een algemeen erkende precisie-testinstrument speciaal ontworpen voor de evaluatie van de externe slagsterkte van plastic buizen, plastic platen,en niet-metalen materialenHet dient als een cruciaal instrument voor de beoordeling van de prestaties van materialen en de naleving van de kwaliteit van producten in de kunststof-, bouw- en productiesector.
Voor kunststofbuizen omvat de tester uitgebreide prestatietests voor een breed scala aan producten, waaronder, maar niet beperkt tot: PVC-U-waterleidingen, laagdrukwaterleidingen,met een breedte van niet meer dan 15 mm, dubbelwandige golfbuizen, karaatbuizen, met stalen riemen versterkte buizen, PE-waterleidingen, MPP-energieleidingen, holle wanddraadbuizen en CPVC-energieleidingen.
Definitie:
1. Werkelijk effectpercentage (TIR)
Het werkelijke impactpercentage (TIR) wordt gedefinieerd als het percentage van door de inslag beschadigde monsters ten opzichte van het totale aantal geteste monsters wanneer een hele partij producten wordt getest.De berekeningsformule is::
TIR = (Totaal aantal bij inslag beschadigde exemplaren / Totaal aantal geteste exemplaren) × 100%
2. Schade (Definitie)
Voor de toepassing van deze test wordt beschadiging gedefinieerd als de aanwezigheid van scheuren, spleten of volledige breuk van het monster, waargenomen bij visuele inspectie na de botsing.Alleen de inkrimpingen of verkleuring van het oppervlak van het monster als gevolg van de slag met de valhamer worden niet als schade beschouwd..
Ondersteuning en diensten:
We leveren end-to-end technische ondersteuning en professionele diensten op maat van onze Drop Hammer Test Equipment.Ons team van gecertificeerde ingenieurs en technische specialisten geeft deskundige begeleiding bij de installatie ter plaatse, routinematig onderhoud, technisch probleemoplossing, nauwkeurige kalibratie,en andere diensten met toegevoegde waarde zorg ervoor dat uw apparatuur een consistente prestatie behoudt en voldoet aan de internationale testnormen.
Om aan uw unieke toepassingsvereisten te voldoen, bieden wij ook op maat gemaakte technische oplossingen.het aanpassen van het toepassingsgebied van de apparatuur of de dienst om het aan te passen aan uw specifieke testscenario's en operationele doelstellingen.
Vragen:
-
V1: Wat is de testapparatuur voor het testen met een valhamer?
A1: De Drop Hammer Test Equipment is een nauwkeurig inslagtestinstrument dat wordt vervaardigd door JHH met zijn productiebasis in Beijing, China.Het is speciaal ontworpen om de slagweerstand van materialen en producten te evalueren, een essentiële prestatie-indicator voor de beoordeling van structurele integriteit.
V2: Wat is het kerndoel van de testapparatuur voor het testen met een valhamer?
A2: Het primaire doel van de testapparatuur voor het testen met een valhamer is om de slagweerstand van doelobjecten nauwkeurig te meten en kritische gegevens te verstrekken ter ondersteuning van de verificatie van de productkwalificatie.kwaliteitscontrole, en betrouwbaarheid in productie- en industriële toepassingen.
V3: Welke producten/materialen zijn compatibel met de testapparatuur voor het testen met een hamer?
A3: De apparatuur is toepasbaar op een breed scala aan leidingen (inclusief, maar niet beperkt tot PVC-U-waterleidingen, rioleringsleidingen, laagdrukwaterleidingen, laagdruktransmissieleidingen,met een breedte van niet meer dan 15 mm, dubbelwandige golfbuizen en PE-waterleidingen) en is ook volledig compatibel met starre plastic platen.
V4: Wat is de meetnauwkeurigheid van de testapparatuur voor het testen met een valhamer?
A4: De testapparatuur voor het testen met een valhamer heeft een hoge meetnauwkeurigheid van ±0,5%, waardoor betrouwbare, herhaalbare testresultaten worden gewaarborgd die voldoen aan de eisen van de internationale teststandaard.
V5: Wat is de maximale testenergie van de testapparatuur voor het testen met een valhamer?
A5: De apparatuur biedt een testenergie van maximaal 300 J, die voldoet aan de eisen van de botstests van de meeste industriële buizen en starre kunststofproducten.
