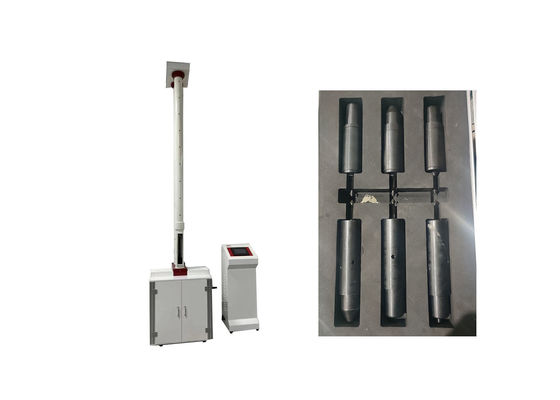

Hooggeautomatiseerde testapparatuur voor de slagweerstand van PVC- en kunststofbuizen
SamenvattingDeze plastische pijpleiding is speciaal ontworpen voor het bepalen van de slagweerstand van PVC-U, PVC-C, PP, PE-pijpen en plastic pijpen voor ondergrondse communicatie.Het dient als een ideaal precisie-testinstrument voor testinstellingen, productieondernemingen, de bouwmaterialenindustrie en wetenschappelijke onderzoekseenheden.
Kernconfiguratie en prestatievoordelen
- Intelligent besturingssysteem:Het maakt gebruik van PLC-besturing en een touchscreen-interface, met een hoge mate van automatisering.opheffen van hamers, en hamer laten vallen), waardoor een intuïtieve en efficiënte werking wordt gewaarborgd.
- Betrouwbare preventie van secundaire effecten:Uitgerust met een pneumatisch transmissie systeem, bereikt het 100% secundaire botsing onderdrukking - effectief het vermijden van interferentie van redundante botsing en het garanderen van nauwkeurige testresultaten.
- Alomvattende veiligheidsbescherming:Geïntegreerd met automatische mechanismen voor persoonlijke beveiligingsbescherming, met inbegrip van de beproefde deurvergrendeling, die de veiligheid van de gebruiker tijdens de testprocedures volledig waarborgen.
- Gebruikersgericht ontwerp:Met beproefde prestaties is het instrument geëxporteerd naar belangrijke markten zoals Europa en Noord-Amerika.een brede erkenning van wereldwijde klanten.
Voldoen aan de normen
Het voldoet aan de technische voorwaarden van de industriestandaard JB / T9389 drop hamer impact test machine, en voldoet aan de testmethoden van GB / T14152, GB / T10002.1, GB / T5836.1, GB / T13664, GB / T16800, ISO4422, ISO3127, BSEN1411 en BSEN744.
Instrumentkenmerken
1. Drie-niveaus veiligheidsbeschermingssysteem
De testmachine is uitgerust met een meerlagig veiligheidsbeschermingsmechanisme om de bedrijfsveiligheid te waarborgen:
- Eerste niveau: Proefdeurvergrendelingsbescherming;
- niveau 2: vergrendeling van het observatieruitzicht;
- Derde niveau: bescherming van de bovenste en onderste grenspositie.
2. Hoog snelheidsopheffende prestaties
Aangedreven door een hoog koppel stappenmotor, bereikt de tester een hefsnelheid van maximaal 250 mm/s - waardoor de hamer in slechts 8 seconden een hoogte van 2 meter van nul kan bereiken.Dit verkort de testcyclus aanzienlijk en verbetert de operationele efficiëntie.
3. Intelligente Hover Functie
Door een versneld snelheidsregelingprogramma te gebruiken, zorgt de tester voor een soepel remmen van de hamer en een nauwkeurige positionering met nul afwijking.het garanderen van consistente testomstandigheden.
4. 3D-gemodelleerde drop hamer gidspijp
De leiding van de hamer is geoptimaliseerd via 3D-modellering, geïntegreerd met uitlaatgaten om de windweerstand tijdens de hamer te minimaliseren, waardoor een stabiele en herhaalbare slagkracht wordt gewaarborgd.een ringversterkingsstructuur wordt aan de buis toegevoegd om structurele storingen en vervorming te voorkomen, waardoor de betrouwbaarheid van de werking op lange termijn wordt verbeterd.
5. Pneumatisch hamerheffen en loslaten mechanisme
De testmachine laat de traditionele elektromagnetische hamermekanismen in de steek en gebruikt een pneumatische structuur met een hoge kracht:
- uitgerust met dubbele luchtcilinders met een lange slagkracht van 300 N voor een krachtige en stabiele werking;
- een rubberen peesplaat met hameroppervlak om te zorgen voor een niet-schadelijk effect en een consistent contact met monsters;
- Het pneumatische hamer lossen/heffen ontwerp elimineert fundamenteel problemen zoals kabel buigen,
- Een pneumatische automatische vergrendelingsstructuur voor een betere veiligheid en betrouwbaarheid.
6Geïntegreerd en modulair assemblageontwerp
- Mechanische structuur: gebruikt standaard aluminium profiel assemblage, waarbij proces standaardisatie, modulaire installatie en een lichtgewicht, maar sterk ontwerp worden bereikt;
- Elektrisch systeem: Geconfigureerd met een 7-inch touchscreen en Delta PLC, waardoor intuïtieve bediening, stabiele prestaties en eenvoudig onderhoud worden gewaarborgd.
7. Premium-componentkwaliteit en uitgebreide veiligheidsmaatregelen
Alle kerncomponenten zijn afkomstig van gerenommeerde merken:
- Luchtflessen: Adker;
- Touchscreen en PLC: Delta;
- Stroomvoorziening: Taiwan Mean Well.
Er zijn uitgebreide veiligheidsmaatregelen geïntegreerd in elektrische, mechanische en software systemen, waaronder: lekkagebescherming, kortsluitbescherming, antistatische bescherming,bescherming tegen interferentie, bescherming tegen druklekken, bescherming tegen stroomonderbrekingen en bescherming tegen storingen - volledig in overeenstemming met de internationale veiligheidsnormen.
8. Hoge mate van automatisering
De tester ondersteunt volledig automatische testprocessen, waaronder automatische nulpuntkalibratie, automatisch hamerheffen, automatisch hamer loslaten en automatische testuitvoering.Dit minimaliseert handmatige interventie, vermindert menselijke fouten en verbetert de testdoeltreffendheid en de consistentie van de gegevens.
Technische parameters
| Model |
XJL-450M |
| Omgevingstemperatuur |
10°C-35°C |
| Kwaliteit van de hamer |
0.5kg-5kg |
| Diameter van de hamer |
D25mm,D90mm |
| Hoogte van de val |
50 mm-2000 mm,fout ≤ ± 2 mm |
| Diameter van het monster |
Φ10mm-Φ450mm |
| Afwijking van het slagcentrum van het middelpunt van de armature |
≤ 2 mm |
| V-type drager |
120° |
| Bron |
220VAC ± 10% |
| Omvang van de contour |
730 × 700 × 3650 mm |
| Nettogewicht |
300 kg |

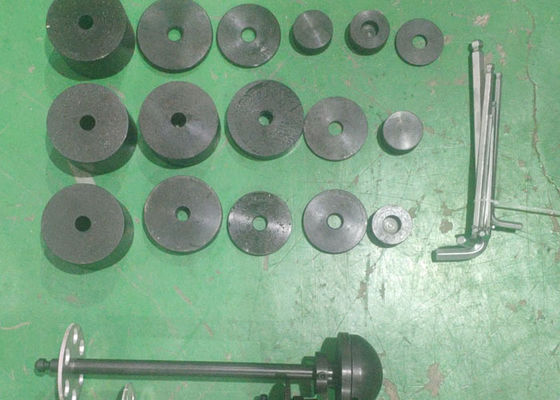

Configuratie
| Naam |
Hoeveelheid |
| Gasheer |
Eén set |
| Elektrische kast |
Eén set |
| De hamercarrosserie |
Eén set |
| Stroomleiding |
Eén stuk. |
| V-type drager |
Twee stukken. |
| Bewerkingsinstrument (sleutel) |
Eén set |
