Precisie en Duurzaamheid Hydrostatische Druktestmachine voor Industriële Toepassingen
Samenvatting

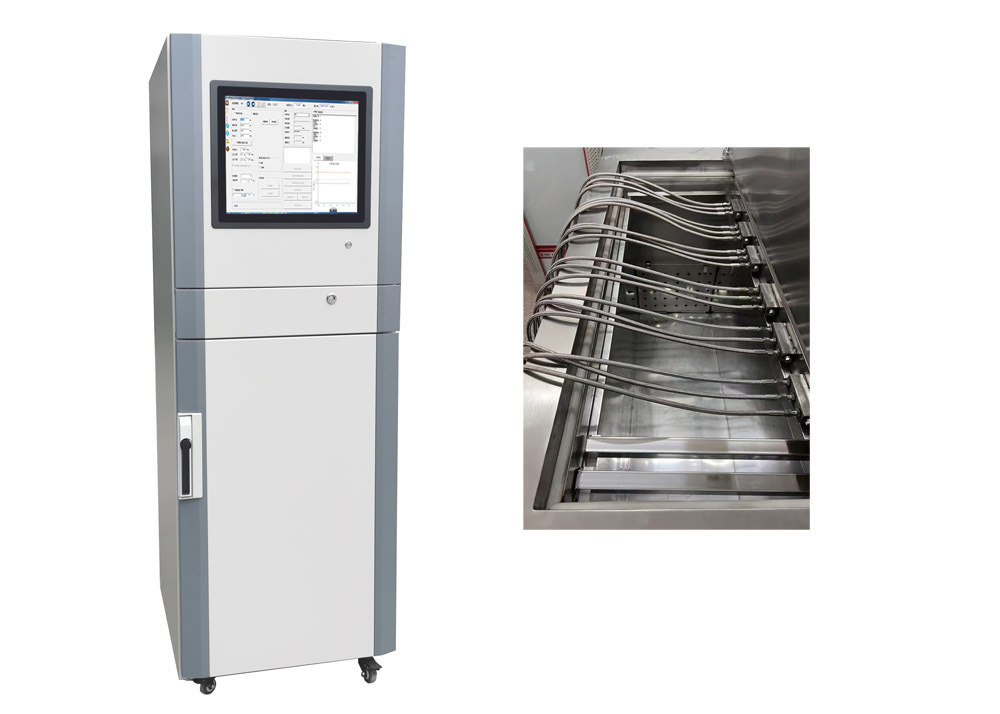

Hydrostatische Testmachine
De Hydrostatische Testmachine voldoet volledig aan de vereisten gespecificeerd in GB/T 6111, ISO 1167-1, GB/T 15560, ASTM D1598 en ASTM D1599 normen. Het is speciaal ontworpen voor het uitvoeren van hydrostatische druktesten en barsttesten op diverse vloeistofvoerende plastic buizen.
Deze machine kenmerkt zich door een vereenvoudigde structuur, hoge meetprecisie, uitstekende operationele stabiliteit en gebruiksvriendelijke bediening. Het is een onmisbaar testinstrument voor kwaliteitsinspectieafdelingen van onderzoeksinstellingen en buisfabrikanten.
Kenmerken
- De machine wordt bestuurd door een Industriële Persoonlijke Computer (IPC), wat zorgt voor stabiele en precieze operationele controle.
- Elk teststation wordt onafhankelijk bestuurd, met een maximaal aantal configureerbare teststations van 50.
- Het is in staat om meerdere soorten testen uit te voeren, waaronder hydrostatische testen, barsttesten en 8760-uurs langdurige prestatie-testen.
- Het testdrukbereik van de machine is 3 tot 10 MPa, wat de drukvereisten van de meeste plastic buis-testscenario's dekt.
- Het systeem kan acht teststatussen identificeren: drukverhoging, drukontlasting, drukcompensatie, overdruk, bedrijf, test voltooid, lekkage en barsten.
Normen
Voldoet aan GB/T 6111-2003, GB/T 15560-95, GB/T 18997.1-2003, GB/T 18997.2-2003, IS0 1167-2006, ASTM D1598-2004 en ASTM D1599.
Principe

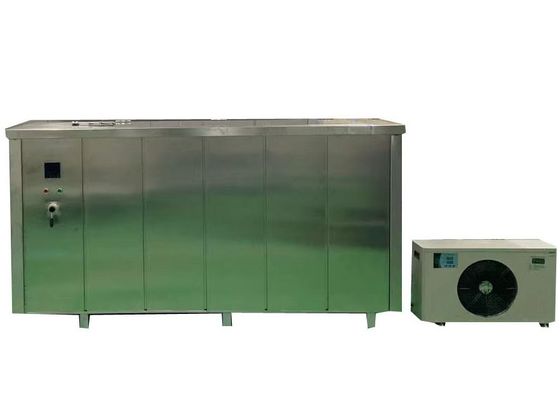

Na het invoeren van parameters zoals ringspanning van de buis, wanddikte en gemiddelde buitendiameter in de pc, berekent het systeem automatisch de testdruk en verzendt de gegevens via de RS232 seriële poort naar de lagere computer (MCU ingebed systeem). De machine handhaaft vervolgens automatisch een constante druk op de leiding: de hogedrukpomp genereert een hogedruk vloeistofdrukbron, die na verwerking door het drukregelsysteem, via een hogedrukslang naar het monster wordt geleverd dat zich in de medium incubator bevindt. Dit stelt de buis in staat om een langdurige hydrostatische test of een barsttest te ondergaan.
Technische Parameters
| Model |
XGY-10C |
| Diameterbereik |
Φ6-1800mm |
| Stations |
3, 6, 12, 15, 20, 25, 50, etc. kunnen worden aangepast |
| Besturingsmodus |
Micro-besturing, industriële pc-besturing |
| Weergavemodus |
Industriële pc LCD kleurendisplay |
| Opslagmodus |
PC opslag |
| Afdrukmodus |
Kleurenprinter uitvoer |
| Testdruk |
Drukbereik: 100Bar, 10MPa |
| Regelnauwkeurigheid |
±1% |
| Weergave resolutie |
0.1Bar, 0.01MPa |
| Werkbereik |
5%~100%FS |
| Indicatiefout |
±1% |
| Test Timer |
Timerbereik: 0~10000h
Timer nauwkeurigheid: ±0.1%
Timer resolutie: 1s |
| Vermogen |
380V 50Hz driefasige vierdraads 1.2KW |
| Eindkap modellen |
van Φ6 tot 1800mm |
| Watertank afmeting |
afhankelijk van de buisafmeting |
| Temperatuurbereik |
10-95℃ |
| Afmetingen (drie stations) |
740*640*1720(mm) of andere |
Ondersteuning en Diensten
- Machine installatie en inbedrijfstelling ter plaatse
- Professionele probleemoplossing en gerichte technische consultatie
- Reparatie- en preventief onderhoudsdiensten
- Levering van originele reserveonderdelen en verbruiksgoederen
- Tijdige software-updates en upgrades
Wij streven ernaar om eersteklas klantenservice te leveren en blijven gemakkelijk bereikbaar om eventuele vragen of zorgen met betrekking tot de werking, het onderhoud of de prestaties van de apparatuur te beantwoorden.
Veelgestelde Vragen
V1: Wat is de merknaam van de Hydrostatische Testmachine?
A1: De officiële merknaam is JHH, met productiefaciliteiten in Beijing, China.
V2: Wat is het hoofddoel van de Hydrostatische Testmachine?
A2: Het is primair ontworpen om de hydrostatische sterkte en barststerkte van plastic buizen te testen.
V3: Welke soorten componenten en materialen zijn compatibel?
A3: Geschikt voor het testen van plastic buizen en composietbuizen, waaronder PP-R, PP-B, PP-A, PVC, PE, PE-X en andere vergelijkbare buistypen.
V4: Wat is de meetnauwkeurigheid?
A4: De meetnauwkeurigheid ligt binnen 0,1% van de aflezing op volle schaal.
V5: Wat is de maximale testdrukcapaciteit?
A5: Ondersteunt een maximale testdruk tot 10 MPa (gelijk aan 100 bar of 1450 psi).
