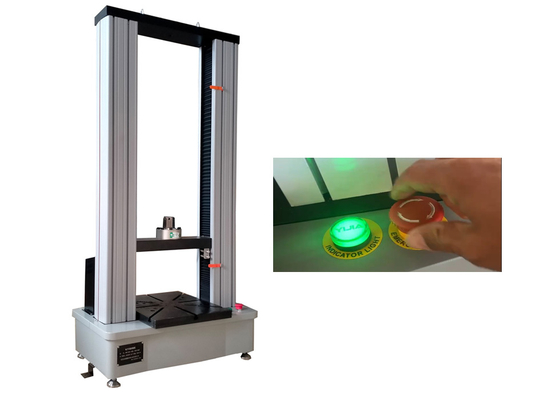

Elektronische universele testmachine voor trek-, schil-, scheur-, heatseal-, lijm-, buig- en openingskrachttests op diverse materialen
Toepassingen:
Testmogelijkheden & Softwarefunctionaliteit
A. Geteste monsters: Gelamineerde materialen, hout, leer, rubber & plastic, metalen materialen, etc.
B. Gespecialiseerde tests met bijbehorende klemmen: Ondersteunt trek-, schil-, scheur-, heatseal-, lijm-, buig- en openingskrachttests (elke test wordt gecombineerd met speciale klemmen voor nauwkeurigheid).
C. Vervorming onder gedefinieerde belasting: Voert tests uit om de vervorming van het geteste monster te meten wanneer het wordt blootgesteld aan een vooraf ingestelde gedefinieerde belasting.
D. Belasting onder gedefinieerde vervorming: Voert tests uit om de belasting te bepalen die nodig is om een vooraf ingestelde gedefinieerde vervorming van het geteste monster te bereiken.
De software is in staat om rapporten in Word/Excel-formaat te genereren, die belangrijke testresultaten bevatten, zoals maximale kracht, rek, treksterkte, schilsterkte, scheursterkte, compressiesterkte en meer.
Voldoet aan normen:
Inclusief maar niet beperkt tot ASTM, JIS, CE, ISO, EN, BS EN, SAE, FTM...etc.
Technische parameter:
| Model |
XWW-200KN |
| Type |
Deurmodel met enkele testruimte |
| Max. Belasting |
200KN |
| Nauwkeurigheidsklasse |
0,5% |
| Krachtmeetbereik |
0,4%~100%FS |
| Krachtmeetnauwkeurigheid |
≤±0,5% |
| Vervormingsmeetbereik |
2%~100%FS |
| Vervormingsmeetnauwkeurigheid |
1% |
| Dwarsbalkverplaatsingsresolutie |
0,001 mm |
| Dwarsbalksnelheidsbereik |
0,05~300 mm/min |
| Verplaatsingssnelheidnauwkeurigheid |
≤ 0,5% |
| Testbreedte |
520 mm |
| Trekruimte |
595 mm |
| Compressieruimte |
695 mm |
| Elektronische rekstrookmeter |
50/10 mm of 50/25 |
| Klemmen |
Wigklem, kabelklem |
| PC-systeem |
Uitgerust met merkcomputer |
| Voeding |
AC220V |
| Afmetingen van de host |
1100*800*2700 mm |
| Gewicht |
1850 kg |
Introductie van de UTM-software:
-
Ondersteunt trek-, compressie-, afschuif-, buig- en andere soorten mechanische tests;
-
Maakt open bewerking van tests, normen en procedures mogelijk, met ondersteuning voor het importeren en exporteren van testgegevens, normen en procedurele parameters;
-
Maakt aanpassing van testparameters mogelijk om aan specifieke testvereisten te voldoen;
-
Maakt gebruik van een open Excel-gebaseerd formaat, dat door de gebruiker gedefinieerde rapportsjablonen ondersteunt voor flexibele presentatie van resultaten;
-
Faciliteert flexibel opvragen en afdrukken van testresultaten, inclusief batch-afdrukken van meerdere monsters en aangepaste sortering van afgedrukte items;
-
Beschikt over hiërarchisch gebruikersbeheer met op rollen gebaseerde toegangscontrole (beheerder, tester) om operationele machtigingen voor procedures te reguleren;
-
De software biedt robuuste functionaliteit, inclusief testprogramma's voor trek-, compressie-, buig-, afschuif- en schiltests op metalen, niet-metalen en diverse andere materialen;
-
Windows-gebaseerd platform met een intuïtieve interface, die een eenvoudige bediening en gemakkelijke beheersing garandeert;
-
Ondersteunt naadloze taalschakeling tussen Vereenvoudigd Chinees, Traditioneel Chinees en Engels.
Systeemconfiguratie:
| Nr. |
Projectnaam |
Fabrikanten en specificaties |
Aantal |
| 1 |
Hoofdmotor |
Beijing Jinshengxin |
1 set |
| 2 |
Kogelschroefpaar |
Tianjin He Chun |
2 sets |
| 3 |
Ac Servo Systeem |
Panasonic, Japan |
1 set |
| 4 |
Belastingssensor |
American Celtron |
1 stuks |
| 5 |
Software en het gesloten-lus controlesysteem |
Onafhankelijk onderzoek en ontwikkeling |
1 set |
| 6 |
Computer |
Lenovo NoteBook |
1 set |
| 7 |
Gereedschap en bestanden |
Gebruikershandleiding, installatiehandleiding |
Elk één |
| 8 |
Bijgevoegd |
1. Wigrekarmaturen |
Vlakke klembek: 0-9, 9-18 (mm) |
Elke één set |
| Ronde klembek:φ4-φ9, φ9-φ18 (mm) |
Elke één set |
| 2. Kabelklem |
Schijfdiameter: φ1-φ14mm |
1 set |
