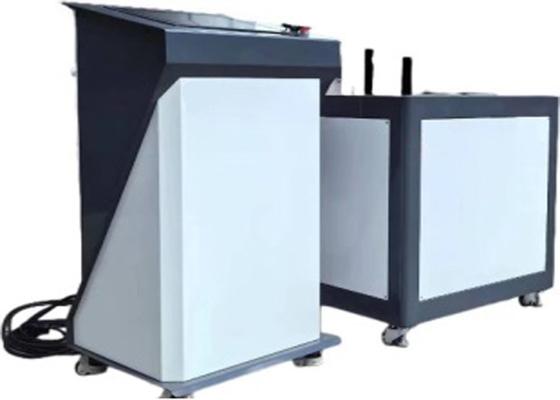

Precise Pipe Burst Testing met XGJ-25M Hydrostatic Pressure Testing Machine
| Aantekening |
Waarde |
| Naam van het product |
Precise Pipe Burst Testing met XGJ-25M Hydrostatic Pressure Testing Machine |
| Testbereik |
0-10MPA |
| Precisiteit |
-1% ~ +2% |
| Testtemperatuurbereik |
15 tot 95°C |

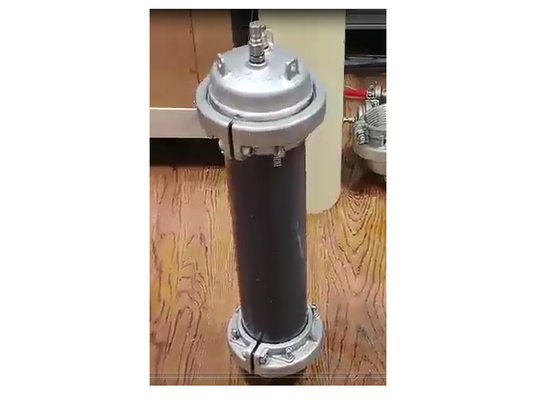

| Eindkappen |
Φ8-1800 mm |
| Afbeelding |
LCD |
| Testcurve |
Druktijd en druktemperatuur |
| Veiligheid |
Overdruk/over temperatuur |
| Testmodus |
Automatisch |
| Testmedium |
Water |
| Op maat gemaakte ondersteuning |
OEM-producten |
| Certificaat |
CE, ISO |
Overzicht
Dit instrument wordt hoofdzakelijk gebruikt voor het testen van metalen buizen, thermoplastische buizen, versterkte thermoplastische composietbuizen, oliepijpleidingen, hydraulische componenten, gasflessen, drukvaten,luchtvaartdrukleidingen en -containersDe Commissie heeft de Commissie verzocht om een voorstel in te dienen voor een voorstel voor een richtlijn van de Raad tot wijziging van Verordening (EEG) nr.Het is ook van toepassing op hydraulische instantane explosieproeven van hogedrukleidingen en containers..
Als cruciaal testinstrument is het onmisbaar voor fabrikanten, onderzoeksinstellingen en kwaliteitscontroleautoriteiten.
Uitvoeringsnormen
GB/T 6111-2018, GB/T 15560-95, GB/T 5351-2005, ASTM D1598-2009, ASTM D1599-2005, SY/T 7043-2016, SY/T 6662.2-2012, SY/T 6662.7-2017, SY/T 6662.8-2016, SY/T 6662.7-2016 en andere normvereisten.
Productkenmerken
- Het systeem gebruikt een zuigerpomp + frequentiekonverter om de hoge druk te regelen.waarborgen dat het drukproces voor monsters met een buisdiameter van φ400 mm en een maximale lengte van 1000 mm binnen 60 tot 70 seconden kan worden voltooid.
- Het hostsysteem maakt gebruik van een gecentraliseerde clusterbesturingsarchitectuur op basis van ingebedde pc's. Elk werkstation functioneert als een onafhankelijke module geïntegreerd met microcomputers,die besturingsinstructies van de ingebedde pc ontvangen, drukregeling, logische verwerking en gegevensverzameling uitvoeren.
- Het exclusieve drukregelsysteem formuleert automatisch drukverhogingsprotocollen en -algoritmen, waardoor een snelle drukverhoging, stabiele constante druk, sterke expansievermogen,en een 100% succespercentage bij de test.
- Een zeer nauwkeurige drukverkrijging en -regeling wordt bereikt door een vectorfrequentieomrekeningssysteem en zeer nauwkeurige druksensoren.
- Het instrument is gemakkelijk te bedienen en gemakkelijk te bedienen en is uitgerust met een automatische drukverlagingsfunctie (alleen één knop is nodig om de druk af te drukken).
Technische parameters
| Teststation |
1 kanaal, ultrahoge spanning |
| Maximale testdruk |
25 MPa |
| Maximale fout |
± 1% |
| Grootte van het monster |
Inwendige diameter Φ20 mm~400 mm, L1000 mm of op aanvraag van de klant |
| Blootstellingstijd |
60-70s instant blasting (de steekproefvergroting is minder dan 15 L/min) |
| Testmedium |
water |
| Kracht |
20 kW |
Productconfiguratie
- Geïntegreerd microcomputerbesturingssysteem: 1 eenheid per module
- Ingebouwde industriële besturingscomputer: 1 set
- Druksysteem: 1 set
- Hoogdrukpomp (merk: Bortolini): 25MPa, debiet 15L/min, 1 eenheid
- Druktransmitter: 1 eenheid (Oorsprong: VS, merk: GEMS)
- PC-gegevensbeheerssoftware: 1 set
- Hoogdrukslangen: 2 stuks
- Accessoires en documentatie: 1 set
Veiligheidstest bij hoge druk
Tijdens ultrahoge drukblaasproeven worden proefmonsters in een beveiligde put of een temperatuurgecontroleerde mediumkamer geplaatst die is uitgerust met veiligheids-explosiebestendige apparatuur.om de bedrijfsveiligheid te waarborgen.
Opmerking: Bij het testen van buizen met een diameter van φ315 mm onder een druk van 20 MPa kan schade aan de pijpenden of andere onderdelen tot ernstige gevaren leiden.
Vaak gestelde vragen
V1: Wat is het doel van de hydrostatische testmachine?
A1: De hydrostatische testmachine is ontworpen om de hydrostatische sterkte en barststerkte van kunststofbuizen te testen.
V2: Welke soorten onderdelen en materialen kan de hydrostatische druktoetsmachine testen?
A2: De hydrostatische druktoetsmachine is geschikt voor het testen van kunststofbuizen en composietbuizen (bv. PP-R, PP-B, PP-A, PVC, PE, PE-X, enz.).
V3: Wat is de nauwkeurigheid van de hydrostatische druktoetsmachine?
A3: De hydrostatische druktoetsmachine heeft een nauwkeurigheid van binnen 0,1% van de volle schaal.
V4: Wat is de maximale druk die de hydrostatische druktoetsmachine kan verwerken voor testen?
A4: De hydrostatische drukproefmachine ondersteunt drukproeven tot 10 MPa (100 bar, 1450 psi).
