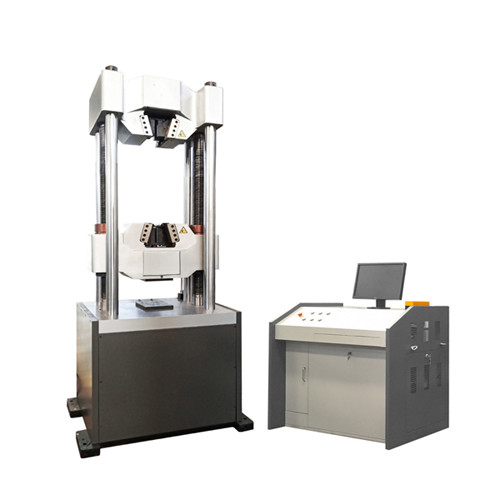

ISO 6934-1 Hydraulische Universele Testmachine voor Trekproef van Staalkabels
I. Testdoelstellingen
Bepaling van Mechanische Eigenschappen:
Door middel van de trekproef worden de parameters van de mechanische eigenschappen van staalkabels nauwkeurig bepaald, waaronder de treksterkte (ultieme sterkte onder maximale belasting), de vloeigrens (spanning bij 0,2% plastische vervorming) en de rek na breuk (verlengingscapaciteit van het meetgedeelte na breuk), wat kwantitatieve gegevens levert voor de analyse van de mechanische eigenschappen van het materiaal.
Verificatie van de Toepasbaarheid in de Techniek:
Vergelijk de testresultaten met de ontwerp specificaties of relevante normen om te bepalen of de staalkabels voldoen aan de veiligheids- en betrouwbaarheidseisen voor praktische toepassingsscenario's zoals bruggen, bouwconstructies en voorgespannen constructies, waardoor de stabiliteit van technische constructies wordt gewaarborgd.
2. Testnormen
GB/T 5224-2014 Staalkabels voor Voorgespannen Beton
Toepassingsgebied:
Specifiek voor staalkabels die worden gebruikt in voorgespannen beton, specificeert het de specifieke methoden, prestatie-indicatoren en acceptatieregels voor trekproeven, en dient als de kernnorm voor de productie en inspectie van voorgespannen staalkabels.
GB/T 228.1-2021 Metalen Materialen—Trekproeven—Deel 1: Testmethode bij Kamertemperatuur
Algemene Basisnorm:Van toepassing op trekproeven van verschillende metalen materialen bij kamertemperatuur, met specificatie van algemene methoden voor testapparatuur, monsterbereiding, testprocedures en gegevensverwerking, en biedt basisbedrijfsspecificaties voor trekproeven van staalkabels.
ASTM A416/A416M-21 Standaardspecificatie voor Staalkabels voor Voorgespannen Beton
Amerikaanse Standaard: Wordt voornamelijk gebruikt om de technische eisen voor staalkabels in voorgespannen beton te standaardiseren, inclusief indicatoren voor trekprestaties, testmethoden en acceptatiecriteria, en wordt veel toegepast in internationale technische gebieden (vooral in Noord-Amerika).
ISO 6934-1:Staal voor de Versteviging van Beton—Deel 1: Kabels
ISO-Standaard: Specificeert de mechanische eigenschappen, testmethoden, enz. van staalkabels voor betonconstructies, en biedt een uniforme referentie voor de productie en inspectie van staalkabels wereldwijd.
3.Belangrijkste technische parameters:
| Model |
WAW-1000G |
| Structuur |
4 kolommen en 2 schroeven |
|
Besturingswijze
|
belastingsproces handmatige bediening, automatische gegevensverwerking door computer |
| Max. belasting (kN) |
1000kN |
| Belastingsnauwkeurigheid |
≤±0,5% |
| Belastingsbereik |
2%-100%FS |
| Isokinetisch spanningscontrolebereik |
2-60 (N/mm2•S-1) |
| Spanningssnelheidsfout |
≤±0,5% |
| Belastingsresolutie |
1/600000 |
| Vervormingsmeetbereik |
2%～100%FS |
| Vervormingsnauwkeurigheid |
≤±0,5% |
| Verplaatsingsresolutie (mm) |
0,01 |
| Verplaatsingsfout |
≤±0,5% |
| Max. zuigerslag (mm) |
250 |
| Max. zuigerbewegingssnelheid |
0,5-100 mm/min Handmatige aanpassing |
| Dwarskophefsnelheid |
300mm/min |
| Max. trekproefruimte |
700mm (kan worden aangepast) |
| Max. compressietestruimte |
600mm (kan worden aangepast) |
| Klem methode |
Hydraulische klem |
| Rond monster klembereik (mm) |
φ13-φ60 mm(13-26,26-40,40-60) |
| Plat monster klembereik (mm) |
0-15,15-30 mm |
| Plat monster klembreedte (mm) |
80 |
| Compressieplaatgrootte (mm) |
200*200 |
| Buigrolafstand (mm) |
450 |
| Breedte van buigrollen (mm) |
120 |
| Voeding |
3-fase, AC380V, 50Hz (kan worden aangepast) |
| Gewicht en afmetingen |
3200KG, 1060mm*850*2370mm |
Verpakking en verzending:
Veelgestelde vragen:
V1. Is uw bedrijf een handelsbedrijf of een fabriek?
A: Fabriek + handel (integratie), 18 jaar gericht op testinstrumenten, 14 jaar export ervaring.
V2. Hoe kies je de meest geschikte producten?
A: Ons professionele team geeft u de beste suggestie zodra u ons vertelt wat voor soort test u moet doen en de vereiste specificatie
V3. Wat is de leveringstermijn?
A: Meestal hebben we voorraad in de fabriek. Als er geen voorraad is, is de levertijd normaal gesproken 15-20 werkdagen na ontvangst van de aanbetaling
Als u dringend behoefte heeft, kunnen we overwegen een speciale regeling voor u te treffen.
V4. Accepteert u maatwerk?
A: Ja, natuurlijk, we kunnen niet alleen standaardmachines aanbieden, maar ook machines op maat volgens uw verzoek.
Aarzel niet om ons uw vereisten te vertellen, we zullen ons best doen om aan uw behoeften te voldoen.
V5. Kunnen we uw fabriek bezoeken voordat we bestellen?
A: Ja, we heten u of uw team van harte welkom en nodigen u oprecht uit om onze fabriek te bezoeken, we helpen u bij het regelen van een hotel en halen u op van het vliegveld.
V6. Hoe zit het met uw garantie?
A: Over het algemeen is onze garantie één jaar. Binnen de garantieperiode kunnen we technische ondersteuning en vervanging van onderdelen aanbieden. Indien nodig kunnen onze technici naar uw locatie komen voor een betere service.
V7. Hoe zit het met de verpakking voor de machine? Is deze veilig beschermd tijdens transport?
A: Onze machine is verpakt in een standaard export houten kist, deze wordt niet beschadigd. We hebben veel testmachines over zee of door de lucht naar het buitenland verzonden zonder schade.
