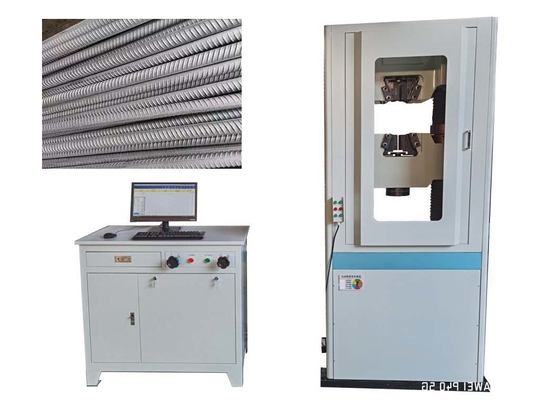

Hydraulische universele testmachine voor lasbaar wapeningsstaal - Staaf, spoel en afgerolde trek- en buigtest
Werkingsprincipe:
De hoofdmachine maakt gebruik van een zeskoloms frameconstructie met vier kolommen en twee spindels. De bovenste dwarsbalk en onderste dwarsbalk vormen de rekruimte, terwijl de onderste dwarsbalk en de werktafel de compressieruimte vormen. Bestaande uit een elektrische controller, servoklep, belastingsensor, verplaatsingssensor, rekstrookmeter en computer, vormt het een gesloten-lus servo-controlesysteem. Dit systeem kan het testproces automatisch en nauwkeurig regelen en testparameters zoals testkracht, verplaatsing en vervorming automatisch meten.
Toepassing:
(1) Toepassing in trekproeven
Testapparaat en armatuurconfiguratie
Speciale wigvormige armaturen worden gebruikt om beide uiteinden van het geribbelde stalen staafmonster te fixeren, zodat het klemvlak loodrecht op de as van het monster staat om excentrische belasting te voorkomen die de testnauwkeurigheid kan beïnvloeden. De bovenste en onderste dwarsbalken vormen een trekruimte en axiale trekkracht wordt uitgeoefend via het hydraulische systeem.
Besturingsmodus en parameterinstelling
Een composiet besturingsmodus van krachtregeling - verplaatsingsregeling wordt doorgaans toegepast: in de beginfase wordt kracht uitgeoefend met een constante snelheid (bijv. 10 kN/min), en bij het naderen van de vloeigrens wordt overgeschakeld op verplaatsingsregeling (0,05 - 2 mm/min) om de vloeigrens nauwkeurig vast te leggen.
Gegevensverzameling en -analyse
De belastingsensor bewaakt de variatie in trekkracht in real time, de rekstrookmeter registreert de vervorming binnen de meetlengte en de computer plot automatisch de "kracht - verplaatsing"-curve, waarbij parameters worden berekend zoals gespecificeerde niet-proportionele reksterkte (ReL, ReH), treksterkte (Rm) en percentage rek na breuk (A).
(2) Uitvoering van buigproeven
Buigapparaat en methode
Vervang de buigstempel en steunen, pas de steunafstand aan op basis van de diameter van de geribbelde stalen staaf (meestal 3 keer de diameter), neem een 180° koudbuigmethode aan en druk de stempel langzaam naar beneden totdat het monster tot de gespecificeerde hoek is gebogen, en observeer vervolgens of er scheuren op het oppervlak verschijnen.
Verificatie van standaardconformiteit
In overeenstemming met GB/T 1499.2 - 2018 Staal voor de wapening van beton - Deel 2: Warmgewalste geribbelde stalen staven, mag het oppervlak van het monster na de buigproef geen zichtbare scheuren vertonen om te verifiëren dat de technologische eigenschappen voldoen aan de eisen van constructiestaal.Karakteristiek
| trekeigenschappenVloeigrens,R.
MPa |
| |
Trek-/vloeigrens verhouding,R/R
Totale |
verlenging bij maximale |
kracht,Age
% B500A 500 1.05
2.5 |
| B500B |
Rm/R.karakteristiek is 1.02 voor maten onder de 8 mm. |
1.08 |
5.0 |
| B500C |
Rm/R.karakteristiek is 1.02 voor maten onder de 8 mm. |
≥1.15, |
<1.35 |
| 7.5 |
Rm/R.karakteristiek is 1.02 voor maten onder de 8 mm. |
A:karakteristiek is 1.0% voor maten onder de 8 mm.
Waarden van R.gespecificeerd zijn karakteristiek met p=0.95. |
Waarden van R/R, en Ag gespecificeerd zijn karakteristiek met p=0.90. |
Bereken de waarden van Rmand R. met behulp van het nominale dwarsdoorsnede-oppervlak.
De absolute maximale toelaatbare waarde van de vloeigrens is 650 MPa.
Voor vloeigrens (Re) geldt de bovenste vloeigrens (ReH). Bepaal de vloeigrens (Re) van
de 0,2% rekgrens (Rpo.2) als er geen vloeiverschijnsel aanwezig is.
Normen: |
| ISO 6892, ISO 6934, BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 en BSEN-normen. |
Belangrijkste technische parameters:
Model |
WAW-1000G
Structuur
4 kolommen en 2 schroeven
| Besturingswijze |
laadproces handmatige bediening, automatische gegevensverwerking door computer |
| Max. belasting (kN) |
1000kN |
|
Belastingsnauwkeurigheid
|
≤±0.5% |
| Belastingsbereik |
2%-100%FS |
| Isokinetisch spanningsregelbereik |
0.5-100 mm/min Handmatige aanpassing |
| Spanningsfout |
≤±0.5% |
| Belastingsresolutie |
1/600000 |
| Vervormingsmeetbereik |
0.5-100 mm/min Handmatige aanpassing |
| Vervormingsnauwkeurigheid |
≤±0.5% |
| Verplaatsingsresolutie (mm) |
0.01 |
| Verplaatsingsfout |
0.5-100 mm/min Handmatige aanpassing |
| Max. zuigerslag (mm) |
250 |
| Max. zuigerbewegingssnelheid |
0.5-100 mm/min Handmatige aanpassing |
| Dwarskophefsnelheid |
300mm/min |
| Max. trekproefruimte |
700mm (kan worden aangepast) |
| Max. compressietestruimte |
600mm (kan worden aangepast) |
| Klem methode |
Hydraulische klem |
| Rond monster klembereik (mm) |
φ13-φ60 mm(13-26,26-40,40-60) |
| Plat monster klembereik (mm) |
0-15,15-30 mm |
| Plat monster klembreedte (mm) |
80 |
| Compressieplaatgrootte (mm) |
200*200 |
| Afstand buigrollen (mm) |
450 |
| Breedte buigrollen (mm) |
120 |
| Voeding |
3-fase, AC380V, 50Hz (kan worden aangepast) |
| Gewicht en afmetingen |
3200KG,1060mm*850*2370mm |
| Verpakking en verzending: |
Veelgestelde vragen: |
| V1. Is uw bedrijf een handelsbedrijf of een fabriek? |
A: Fabriek + handel (integratie), 18 jaar gericht op testinstrumenten, 14 jaar export ervaring. |
V2. Hoe kies je de meest geschikte producten?
A: Ons professionele team geeft u de beste suggestie zodra u ons vertelt wat voor soort test u moet doen en de vereiste specificatie
V3. Wat is de leveringstermijn?
A: Meestal hebben we voorraad in de fabriek. Als er geen voorraad is, is de levertijd normaal gesproken 15-20 werkdagen na ontvangst van de aanbetaling
Als u dringend behoefte heeft, kunnen we overwegen een speciale regeling voor u te treffen.
V4. Accepteert u maatwerk?
A: Ja, natuurlijk, we kunnen niet alleen standaardmachines aanbieden, maar ook machines op maat volgens uw verzoek.
Aarzel niet om ons uw vereiste te vertellen, we zullen ons best doen om aan uw behoeften te voldoen.
V5. Kunnen we uw fabriek bezoeken voordat we bestellen?
A: Ja, we heten u en uw team van harte welkom om onze fabriek te bezoeken, we helpen u graag met het regelen van een hotel en halen u op van het vliegveld.
V6. Hoe zit het met uw garantie?
A: Over het algemeen is onze garantie één jaar. Binnen de garantieperiode kunnen we technische ondersteuning en vervanging van onderdelen aanbieden. Indien nodig kunnen onze technici naar uw locatie komen voor een betere service.
V7. Hoe zit het met de verpakking voor de machine? Is deze veilig beschermd tijdens het transport?
A: Onze machine is verpakt in een standaard export houten kist, deze wordt niet beschadigd. We hebben veel testmachines over zee of door de lucht naar het buitenland verzonden zonder schade.
