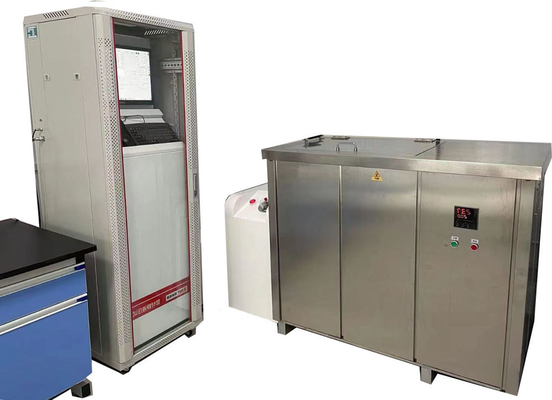

ISO 1167 Hydrostatische Druktest- en Barststerkte Testmachine met Drukdichte Eindkappen voor Plastic Leidingen
Doel van de apparatuur:
Deze apparatuur wordt voornamelijk gebruikt om de duur van de langdurige hydrostatische drukbestendigheid en de waarden van de onmiddellijke barstingsdruk van diverse plastic leidingen en composietleidingen te meten. Door geleidelijk toenemende waterdruk op de leidingen toe te passen, worden de drukcondities gesimuleerd die de leidingen in werkelijke werkomstandigheden kunnen tegenkomen, waardoor de drukbestendigheid en barstbestendigheid van de leidingen worden getest.
Samenstelling van de kerncomponenten:
Drukregelingssysteem:
Het zorgt voor een nauwkeurige regeling van de drukwaarden tijdens de test, inclusief het instellen, dynamisch aanpassen en stabiel handhaven van de drukparameters, zodat de druk altijd binnen het door de normen gespecificeerde bereik blijft om de nauwkeurigheid van de testresultaten te garanderen.Drukgeneratie-apparaat:
Hogedrukpompen worden gebruikt als de drukbron, die vloeistof onder lage druk kan omzetten in vloeistof onder hoge druk om een stabiele waterstroom onder hoge druk te leveren voor de test.
Constante temperatuur mediumtank:
Deze wordt gebruikt om de temperatuur van het testmedium (meestal water) te regelen, zodat de test onder vooraf ingestelde temperatuuromstandigheden wordt uitgevoerd - temperatuur heeft een aanzienlijke invloed op de prestaties van plastic leidingen.

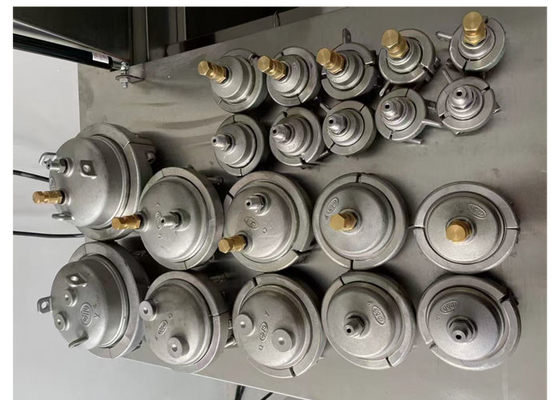

Bevestigingsklemmen voor proefstukken (eindkappen):
Deze worden gebruikt om de leidingproefstukken vast te zetten, zodat er geen verplaatsing of lekkage van de leidingen tijdens de test plaatsvindt, wat een fundamentele garantie biedt voor een soepele uitvoering van de test.
Geautomatiseerde gegevensverwerkingseenheid:
Deze heeft de functie om testgegevens automatisch te berekenen en testrapporten af te drukken.
Toepasbare leidingcategorieën:
De machine is in staat om een breed scala aan leidingmaterialen te testen, waaronder:
Thermoplastische leidingen:
Polypropyleen varianten (PP-R, PP-B, PPA).
Polyethyleen types (PE, PE-X).
Polyvinylchloride derivaten (PVC, UPVC, PVC-C).
Composietleidingen: Zoals aluminium-kunststof composietleidingen, die plastic en metaallagen integreren om de structurele sterkte te verbeteren.
Productkenmerken:
1. Gebruiksvriendelijke bediening
Beschikt over een touchscreen of pc-interface om testparameters (druk, temperatuur, tijd) eenvoudig in te stellen.
2. Compact Multi-Pressure Ontwerp
Past in een ruimte van <1 m² en biedt tot 50 verschillende drukniveaus (inclusief watertoevoer).3. Slimme herkenning van proefstukken
Detecteert automatisch de leidingmaat en het materiaal (bijv. PP-R, PE) en past tests aan voor nauwkeurigheid.
4. Geoptimaliseerde drukregeling
Gebruikt slimme algoritmen om ideale drukprofielen (bijv. geleidelijke stijgingen) te creëren voor realistische tests.
5. Nauwkeurige drukregeling
Maakt onafhankelijke drukinstellingen mogelijk voor elk testkanaal (bijv. 0,1–200 bar) met hoge nauwkeurigheid (±0,5%).
6. Duurzame componenten
Vermindert slijtage aan magneetventielen voor minimaal onderhoud en 24/7 werking.
7. Corrosiebestendige constructie
Alle onderdelen die in contact komen met water zijn gemaakt van hoogwaardig roestvrij staal voor duurzaamheid.
8. Meertalig display
Ondersteunt meerdere talen (Engels, Chinees, etc.) voor wereldwijd gebruiksgemak.
9. Kalibratie onderweg
Hiermee kunt u de druk tijdens tests kalibreren zonder te stoppen, waardoor gegevens betrouwbaar blijven.
10. Veiligheid voorop
Beschikt over elektrische, mechanische en softwarematige beveiligingen (bijv. noodstops, lekdetectie).
11. Eenvoudig delen van gegevens
Gebruikt TCP/IP-protocol om gegevens in realtime naar computers of clouds te sturen voor rapportage.
Voldoet aan normen:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
De vrije lengte van de proefstukken:
Type proefstuk
| Vereisten voor vrije lengte |
Geëxtrudeerde leidingproefstukken |
| d |
Φ8-1800 mmen ≥ 150 mm<315mm: ≥ 3Φ8Geassembleerde proefstukken met hydrostatische stuwkracht (twee leidingsecties)-1800 mm>315 mm: ≥ 2Φ8-1800 mmdΦ8-1800 mmen ≥ 150 mm |
| n |
Φ8-1800 mmen ≥ 150 mm<50mm: 3Φ8Geassembleerde proefstukken met hydrostatische stuwkracht (twee leidingsecties)-1800 mmdΦ8-1800 mmd |
| n |
>315 mm: ≥ 2Φ8-1800 mmindien minimale lengte niet gehaald)Φ8-1800 mmdΦ8-1800 mmd |
| n |
>250 mm: ≥ 1,5Φ8-1800 mmGeassembleerde proefstukken met hydrostatische stuwkracht (zadelverbinding)Φ8-1800 mm= Φ8-1800 mmen ≥ 150 mm |
| Technische parameters: |
Model |
| XGY-10C |
DiameterbereikΦ8-1800 mmStations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. kunnen worden aangepast
| Besturingsmodus |
Micro-besturing, industriële pc-besturing |
| Weergavemodus |
Industriële pc LCD kleurendisplayOpslagmodus |
| PC-opslag |
Afdrukmodus |
| Kleurprinteruitvoer |
Testdruk |
| Drukbereik |
0,1-10 MPa |
| Regelnauwkeurigheid |
±1% |
| Weergaveresolutie |
0,01 MPa |
| Werkbereik |
5%~100%FS |
Indicatiefout |
| ±1% |
1s |
| Timerbereik |
0~10000 uur |
| Timer nauwkeurigheid |
±0,1% |
| Timer resolutie |
1s |
| Voeding |
380V 50Hz driefasig vierdraads 1,5KW |
Eindkappen modellen |
| van |
Φ |
| 8 |
tot 1800 mm |
| Watertankafmetingen |
afhankelijk van de leidingmaat |
| Temperatuurbereik |
15-95℃Afmetingen (drie stations)715×625×1700 (mm) of andereOndersteuning en diensten: |
| Hydrostatische testmachine Plastic Leiding Hydrostatische Druk Testmachine |
Technische ondersteuning en service |
| Wij bieden technische ondersteuning voor Hydrostatische Druk Testmachines. Ons ervaren technische ondersteuningsteam kan bieden: |
Machine-installatie en -configuratie |
| Probleemoplossing en technisch advies |
Reparatie- en onderhoudsdiensten
|
Reserveonderdelen en verbruiksgoederen
Software-updates en upgrades Wij streven ernaar om uitstekende klantenservice te bieden en staan klaar om al uw vragen te beantwoorden. Aarzel niet om contact met ons op te nemen als u vragen heeft.
- Veelgestelde vragen:
- V1: Wat is de merknaam van de Hydrostatische testmachine Plastic Leiding Hydrostatische Druk Testmachine?
- A1: De merknaam voor de Hydrostatische Druk Testmachine is JHH, geproduceerd in Beijing, China.
- V2: Wat is het doel van de Hydrostatische testmachine Plastic Leiding Hydrostatische Druk Testmachine?
- A2:
De Hydrostatische testmachine Plastic Leiding Hydrostatische Druk Testmachine
wordt gebruikt om de hydrostatische en barststerkte van plastic leidingen te testen.
V3: Welk type componenten en materialen kan de Hydrostatische Druk Testmachine testen?
A3: De Hydrostatische Druk Testmachine kan worden gebruikt om plastic leidingen, composietleidingen (zoals PP-R, PP-B, PP-A, PVC, PE, PE-X etc.) te testen.
V4: Wat is de nauwkeurigheid van de Hydrostatische Druk Testmachine?
A4: De Hydrostatische Druk Testmachine is nauwkeurig tot binnen 0,1% van de aflezing op volle schaal.
V5: Wat is de maximale druk die de Hydrostatische Druk Testmachine kan testen?A5: De Hydrostatische Druk Testmachine kan drukken tot 10 MPa, 100 bar (14.50 psi) testen.
