Hydrostatische druktoetsmachine wordt gebruikt voor de bepaling van de weerstand tegen interne druk van thermoplastische buizen, fittings en assemblages voor het vervoer van vloeistoffen
Toepassingen:
Hydrostatische druktoetsmachines zijn van toepassing op een breed scala aan thermoplastische buizen, fittings en assemblages die worden gebruikt voor het vervoer van vloeistoffen, waaronder maar niet beperkt tot buizen, fittings,met een diameter van niet meer dan 30 mm,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de onderzoeksprocedure.met inbegrip van geextrudeerde buizen, spuitgietbuizen en samengestelde exemplaren met of zonder hydrostatische stuwkracht.exemplaren met één of meerdere buisbehorenDe nominale buitendiameter (dn) van de geteste buizen kan variëren van relatief kleine afmetingen (bijv. 25 mm) tot grotere afmetingen (bijv. groter dan 315 mm),afhankelijk van de specifieke eisen van de verschillende monstertypen.
Doelstellingen:
Het primaire doel van hydrostatische druktoetsmachines is het bepalen van de weerstand tegen interne druk van de bovengenoemde plastic buizen, fittings en assemblages.Door producten van materialen zoals PP te onderwerpen, PE, PVC, PVC-C en ABS aan een specifieke interne druk onder gecontroleerde omstandigheden gedurende een bepaalde periode, kan de machine hun vermogen om druk zonder storing te weerstaan beoordelen,zoals lekkenDeze test is van cruciaal belang voor de kwaliteit, veiligheid en betrouwbaarheid van plastic buizen en aanverwante onderdelen die in vloeistoftransportsystemen worden gebruikt.die op grote schaal worden toegepast op gebieden zoals watervoorziening, drainage, transport van gas en overdracht van industriële vloeistoffen.

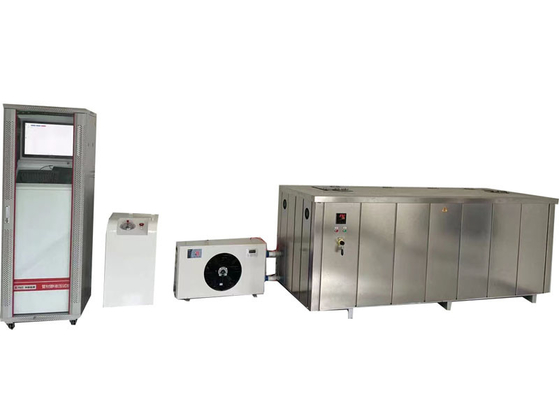

Productconfiguratie:
1. Drukregelsysteem (hoofdframe);
2. Drukvoorziening (drukbron);
3. Testtank en temperatuurregelsysteem;

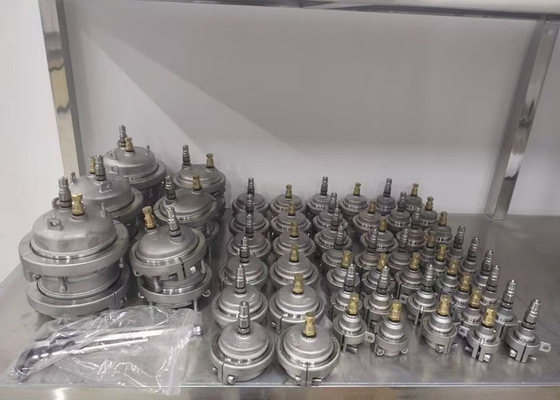

4Eindsluitingen: φ8~1800 mm (afhankelijk van de eisen van de klant).
5. Koelsysteem (volgens de eisen van de klant)
Productkenmerken:
1Gebruikers kunnen moeiteloos testparameters instellen met behulp van een besturingsterminal met een touchscreen of een pc.
2Met een oppervlakte van minder dan één vierkante meter kan hij tot wel 50 verschillende drukken produceren, inclusief de waterdruk.
3De intelligente herkenningskapaciteit stelt het in staat om de grootte en het materiaal van het monster te identificeren en vervolgens een geoptimaliseerd drukverhogingsplan samen met een algoritme te formuleren.
4Dit apparaat onderscheidt zich door zijn precieze drukregeling.De mogelijkheid om de inlaatdruk van elke afzonderlijke module afzonderlijk aan te passen, vermindert de slijtage van magnetische kleppen en garandeert een langdurige werking.
5Elk metalen onderdeel dat in contact komt met het medium is gemaakt van hoogwaardig roestvrij staal.
6De scherminterface, ontworpen met het oog op het gemak van de gebruiker, biedt verschillende taalopties, die volledig voldoen aan de uiteenlopende vereisten van de klanten.
7De drukkalibratie tijdens de test is eenvoudig en het systeem heeft de mogelijkheid om te blijven draaien terwijl de kalibratie plaatsvindt.
8Het biedt bescherming op meerdere niveaus, met betrekking tot elektrische, mechanische en softwareaspecten.
9Het maakt een soepele en betrouwbare gegevenscommunicatie mogelijk via het TCP/IP-protocol.
Voldoen aan de normen:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335 en andere technische specificaties.
De vrije lengte van de monsters:
| Type exemplaar |
Vrije lengtevereisten |
| Extrudeerde pijplexemplaren |
dn<315 mm: ≥ 3dnen ≥ 250 mm;dn> 315 mm: ≥ 2dn- Ik weet het niet. |
| Injectiegevormde pijplexemplaren |
dn< 50 mm: 3dn; 50 mm ≤dn≤ 110 mm: ≥ 140 mm |
| Geassembleerde monsters met hydrostatische stuwkracht (twee buisonderdelen) |
≥ 3dnen ≥ 250 mm (dn> 315 mm: ≥ 2dnindien de minimale lengte niet is vervuld) |
| Geassembleerde monsters met hydrostatische stuwkracht (met armaturen) |
≥ 2dnen ≥ 150 mm;dn> 250 mm: ≥ 1.5dn- Ik weet het niet. |
| Geassembleerde monsters met hydrostatische stuwkracht (zadeltak) |
≥ 100 mm |
| Geassembleerde monsters zonder hydrostatische stuwkracht |
=dnen ≥ 150 mm |
Technische parameters:
| Model |
XGY-16C |
| Diameters |
Φ8- 1800 mm. |
| Stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 enz. kan worden aangepast |
| Besturingsmodus |
Microcontrollers, industriële pc-controllers |
| Afbeeldingsmodus |
Industriële pc-LCD-kleurenscherm |
| Berging |
PC-opslag |
| Afdrukmodus |
Kleurenprinteruitgang |
| Testdruk |
Drukbereik |
0.1-16MPa |
| Beheersnauwkeurigheid |
± 1% |
| Display resolutie |
0.01MPa |
| Werkbereik |
5% tot 100% FS |
| Vermeldingsfout |
± 1% |
| Testtimer |
Timerbereik |
0~10000 uur |
| Precisiteit van de timer |
± 0,1% |
| Resolutie van de timer |
1s |
| Kracht |
380V 50Hz driefasige vierdraad 1,5 kW |
| modellen voor eindkappen |
vanΦ8.tot 1800 mm |
| Grootte van de watertank |
rekening houdend met de grootte van de buis |
| Temperatuurbereik |
15-95°C |
| Afmetingen (drie stations) |
715×625×1700 ((mm) of andere
|
Ondersteuning en diensten:
Hydrostatische testmachine Hydrostatische drukproefmachine voor kunststofbuizen Technische ondersteuning en service
Wij bieden technische ondersteuning voor hydrostatische druktoetsmachines.
- Installatie en installatie van de machine
- Probleemoplossing en technisch advies
- Reparatie- en onderhoudsdiensten
- Onderdelen en verbruiksartikelen
- Software-updates en -upgrades
We zijn toegewijd aan het leveren van uitstekende klantenservice en staan klaar om alle vragen te beantwoorden die u heeft.
Vragen:
V1: Wat is de merknaam van de hydrostatische testmachine Plastic Pipe Hydrostatic Pressure Testing Machine?
A1: De merknaam van de hydrostatische druktoetsmachine is JHH, die in Peking, China, wordt vervaardigd.
V2: Wat is het doel van de hydrostatische testmachine?
A2:De hydrostatische testmachine Plastic Pipe Hydrostatic Pressure Test Machinewordt gebruikt om de hydrostatische en barststerkte van plastic buizen te testen.
V3: Welke soorten onderdelen en materialen kan de hydrostatische druktoetsmachine testen?
A3: De hydrostatische druktoetsmachine kan worden gebruikt voor de test van plastic buizen, composietbuizen (zoals PP-R, PP-B, PP-A, PVC, PE, PE-X, enz.)
V4: Wat is de nauwkeurigheid van de hydrostatische druktoetsmachine?
A4: De hydrostatische druktoetsmachine heeft een nauwkeurigheid van 0,1% van de volle schaal.
